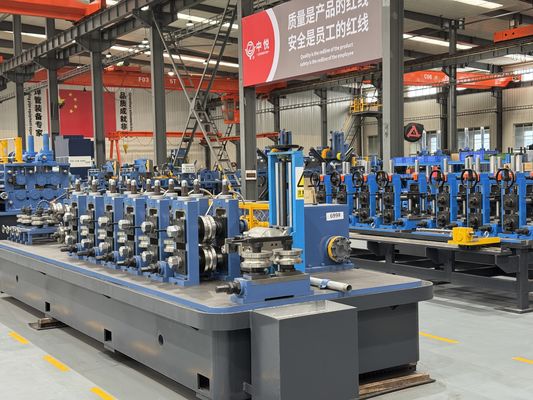

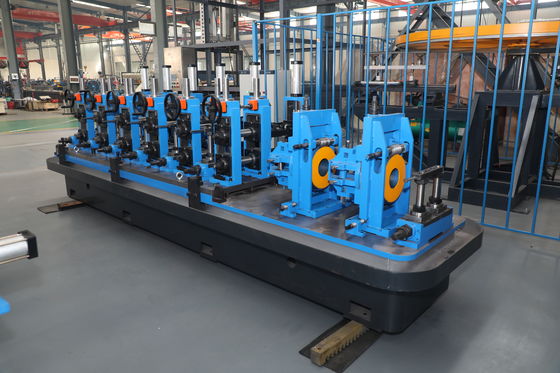

7.6 - 16 мм линейка для формирования рулонов и трубная машина для производства труб малого диаметра из оцинкованной стали

Машина для формования труб диаметром 7,6–16 мм для трубок теплообменника, труб с медным покрытием

Спецификация машины для формования труб

1. Внешний диаметр трубы (круглый): 7,6-16 мм.

2. Толщина стенки: 0,3-1,5 мм.

3. длина: 4-12 м

4. Скорость: 120 м/мин.

Обзор продукта

Линия для производства профилей и труб диаметром 7,6–16 мм из оцинкованной стали предназначена для производителей, производящих сварные трубы малого диаметра со стабильным размером, чистой поверхностью и непрерывной эффективностью производства.

Эта производственная линия подходит для производства оцинкованных стальных труб, используемых в мебели, отделке, небольших конструктивных деталях, товарах для дома, аксессуарах для оборудования, витринных стойках, осветительных рамах и прецизионных промышленных компонентах.

Оцинкованные трубы малого диаметра требуют более высокой точности формовки, чем многие обычные стальные трубы. Поскольку диаметр трубы мал, даже незначительное смещение роликов, отклонение кромок полосы или нестабильная сварка могут привести к видимым дефектам, плохой округлости, слабым сварным швам и царапинам на поверхности.

Эта машина обеспечивает полный производственный процесс, включая размотку, подачу полосы, формовку, высокочастотную сварку, калибровку, резку и выпуск готовой трубы. Его можно настроить в соответствии с диаметром трубы, толщиной стенок, качеством оцинкованной полосы, требованиями к скорости и планировкой завода.

Компания Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd предоставляет решения для линий по производству сварных труб для производства оцинкованных стальных труб малого диаметра, помогая клиентам повысить стабильность производства, сократить количество отходов и удовлетворить практические требования.

Причина

Многие заводы ищут машину для изготовления труб из оцинкованной стали диаметром 7,6–16 мм, поскольку производство небольших труб трудно контролировать с помощью обычного трубопрокатного оборудования.

Основная проблема – точность размеров. Когда диаметр трубы составляет всего от 7,6 мм до 16 мм, небольшие изменения ширины полосы, положения роликов, угла формовки или температуры сварки могут создать очевидные проблемы с качеством.

Еще одна распространенная проблема – защита поверхности. Оцинкованная сталь имеет на поверхности полосы цинковое покрытие. Если конструкция роликов, давление формования или система направляющих не подходят, слой цинка может быть поцарапан или поврежден во время производства.

Контроль сварки также имеет решающее значение. Если мощность высокочастотной сварки слишком низкая, сварной шов может оказаться непрочным. Если мощность сварки слишком высока, трубка может перегреться, может быть поврежден слой цинка вблизи зоны сварки, а внешний вид поверхности может ухудшиться.

Для клиентов, производящих небольшие оцинкованные трубы для мебели, отделки или легкой промышленности, нестабильное качество труб может напрямую влиять на сборку, внешний вид, характеристики покрытия и признание потребителями.

Поэтому данный тип машины не следует выбирать только по диаметру трубы. Правильное решение должно учитывать материал полосы, толщину стенки, состояние цинкового покрытия, метод сварки, точность размеров, качество резки и обращение с готовой трубой.

Решение

Линия профилирования рулонов диаметром 7,6–16 мм решает эти проблемы за счет процесса формовки и сварки труб малого диаметра, предназначенного для оцинкованной стальной полосы.

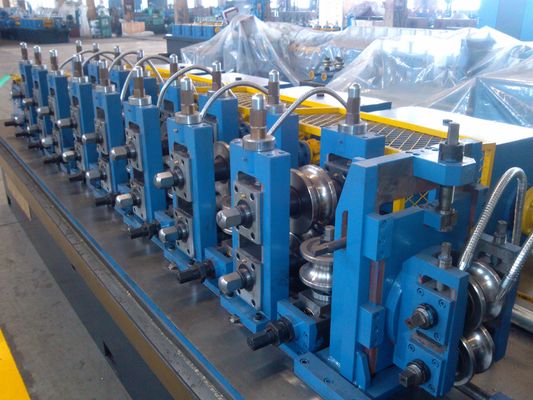

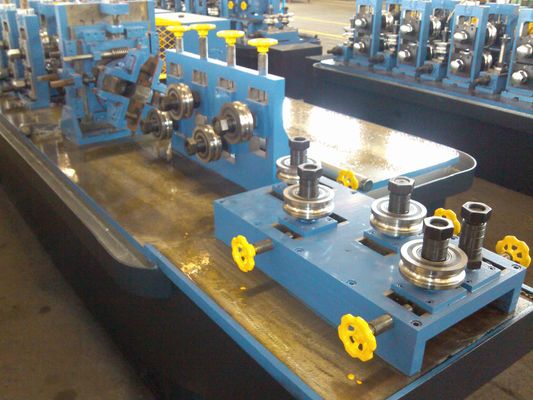

В секции формования используются прецизионные ролики, которые постепенно превращают плоскую оцинкованную полосу в небольшую круглую трубку. Правильная конструкция роликов снижает поверхностное трение и помогает защитить оцинкованное покрытие во время формовки.

Система высокочастотной сварки нагревает края полосы и соединяет их в непрерывную сварную трубу. Для оцинкованной стали необходимо тщательно контролировать параметры сварки, чтобы сохранить прочность сварного шва и одновременно уменьшить ненужное тепловое воздействие на поверхность трубы.

Калибровочная секция корректирует диаметр трубы и улучшает ее округлость. Это особенно важно для трубок небольшого размера, поскольку даже небольшое отклонение допуска может повлиять на сборку или внешний вид.

Система резки разрезает трубу на необходимую длину. В зависимости от требований к продукту линия может использовать летучую пилу, холодную пилу или другие подходящие решения для резки, чтобы улучшить качество реза и постоянство длины.

Выпускной стол принимает готовые трубы после резки и обеспечивает плавную разгрузку, сбор, проверку и связывание.

Для клиентов, которым необходимо стабильное производство небольших туб, эта линия предлагает практическое решение для повышения стабильности, сокращения количества ручной регулировки и поддержки долгосрочного промышленного производства.

Технические характеристики

Приведенные выше характеристики являются справочной информацией. Окончательная конфигурация должна быть подтверждена с учетом диаметра трубы, толщины стенки, качества оцинкованной полосы, скорости производства, длины резки и конечного применения.

Приложение

Тюбики для мебели и товаров для дома

Эта машина подходит для производства небольших оцинкованных трубок, используемых в каркасах мебели, деталях стульев, конструкциях столов, опорах для полок и компонентах товаров для дома.

Для этих применений важны внешний вид труб и стабильность размеров, поскольку готовые трубы часто видны после сборки.

Декоративные и витринные тубы

Небольшие оцинкованные трубы широко используются в декоративных рамах, витринах, осветительных стойках, торговом оборудовании и товарах для хранения.

Машина помогает производить трубы со стабильной округлостью и чистой поверхностью, что обеспечивает лучший внешний вид продукции.

Компоненты легкой промышленности

Диапазон размеров 7,6–16 мм можно использовать для изготовления небольших промышленных аксессуаров, опор оборудования, ограждений, кронштейнов и легких механических деталей.

Для этих компонентов точный диаметр труб и постоянная длина резки помогают уменьшить проблемы последующей обработки.

Применение в теплицах и легких каркасах

Небольшие стальные оцинкованные трубы можно использовать для изготовления каркасов легких теплиц, опор для растений, садовых конструкций и небольших каркасных изделий.

Часто выбирают оцинкованный материал, поскольку он обеспечивает лучшую коррозионную стойкость, чем обычная необработанная углеродистая сталь.

Производство прецизионных небольших труб

Для клиентов, производящих небольшие трубы повторяющимися партиями, лучше подойдет специализированная машина для изготовления труб малого диаметра, чем модификация более крупного трубопрокатного стана.

Правильно спроектированная линия повышает стабильность производства и снижает количество отходов, вызванных частыми регулировками.

Как это работает

Процесс начинается с загрузки рулона оцинкованной стали. Размотчик выпускает стальную полосу и отправляет ее в секцию подачи и направления.

Затем полоса поступает в секцию профилирования. Ряд прецизионных формовочных роликов постепенно сгибает плоскую оцинкованную полосу в небольшую открытую трубку.

Поскольку диаметр трубы составляет всего от 7,6 до 16 мм, точность формовки имеет решающее значение. Выравнивание роликов, центрирование полосы и стабильная подача должны тщательно контролироваться.

После формовки кромки полосы поступают на участок высокочастотной сварки. Края нагревают и сжимают вместе, образуя непрерывный сварной шов.

После сварки труба проходит через секции охлаждения и калибровки. Калибровочные ролики корректируют внешний диаметр, улучшают округлость и помогают поддерживать постоянную форму трубы.

Готовую трубку затем нарезают на необходимую длину. После резки на стол приема трубок подаются для проверки, сбора или упаковки.

Весь процесс предназначен для непрерывного производства небольших оцинкованных труб с контролем качества поверхности, стабильности сварного шва и точности размеров.

Как выбрать

1. Подтвердите диапазон диаметра трубки.

Первым шагом является подтверждение точного минимального и максимального диаметра трубки.

Эта машина предназначена для производства труб малого диаметра от 7,6 мм до 16 мм. Если заказчику также необходимы более крупные размеры, необходимо скорректировать конструкцию машины и конструкцию роликов.

2. Подтвердите толщину стенки.

Толщина стенки влияет на усилие формовки, мощность сварки, конструкцию роликов и скорость производства.

Для очень тонких оцинкованных труб важна защита поверхности и стабильная подача. Для более толстых труб машине требуется более сильное формовочное усилие и соответствующая сварочная способность.

3. Подтвердите качество оцинкованной полосы.

Состояние поверхности оцинкованной стали напрямую влияет на внешний вид готовой трубы.

Клиенты должны подтвердить качество цинкового покрытия, допуск на ширину полосы, допуск на толщину полосы, состояние поверхностного масла и качество рулона перед окончательным проектированием машины.

4. Подтвердите окончательную заявку.

К мебельным трубкам, декоративным трубкам, легким конструкционным трубкам и трубкам для промышленных аксессуаров могут предъявляться разные требования.

Для видимых продуктов качество поверхности очень важно. Для конструкционных изделий прочность сварного шва и постоянство размеров могут быть более важными.

5. Подтвердите необходимую длину резки.

Маленькие трубки можно разрезать на короткие или средние длины в зависимости от применения.

Систему резки следует выбирать в соответствии с допуском на длину трубы, качеством обрезанных концов, скоростью производства и методом связывания.

6. Подтвердите скорость производства и производительность.

Более высокая скорость может улучшить производительность, но она должна соответствовать стабильности формовки, производительности сварки, точности резки и обращению с готовыми трубами.

Для небольших оцинкованных труб стабильность производства важнее, чем просто скорость.

7. Подтвердите заводскую компоновку

При планировке линии следует учитывать зону загрузки рулонов, положение оператора, длину машины, направление выгрузки готовых труб и метод сбора.

Компактная и разумная планировка может улучшить производственный процесс и сократить ненужную ручную обработку.

Часто задаваемые вопросы

1. Каково основное применение машины для производства труб из оцинкованной стали диаметром 7,6–16 мм?

В основном он используется для производства сварных оцинкованных труб малого диаметра для мебели, декора, стеллажей, легких конструкций, товаров для дома и промышленных аксессуаров.

2. Может ли эта машина защитить оцинкованную поверхность во время производства?

Да. Машина может быть оснащена подходящей конструкцией роликов, системой направляющих, формовочным давлением и методами обработки поверхности, чтобы уменьшить царапины и максимально защитить оцинкованное покрытие.

3. Почему производство труб малого диаметра затруднено?

Производство труб малого диаметра требует высокой точности формовки. Небольшое отклонение полосы, несоосность роликов или нестабильность сварки могут вызвать очевидные дефекты, такие как плохая округлость, слабые сварные швы, царапины на поверхности или отклонение размера.

4. Может ли машина производить трубы из углеродистой стали, а также оцинкованные трубы?

Да. Машина может быть спроектирована для полос из оцинкованной стали и полос из углеродистой стали. Окончательная конфигурация зависит от толщины материала, требований к поверхности, условий сварки и применения.

5. Как мне выбрать правильную конфигурацию машины?

Вы должны указать диапазон диаметров труб, толщину стенок, тип материала, требования к оцинкованному покрытию, скорость производства, длину резки, конечное применение и планировку завода. На основе этих деталей поставщик может спроектировать подходящую производственную линию.

Заключение

Линия для профилирования рулонов диаметром 7,6–16 мм и машина для производства труб из оцинкованной стали являются практичным решением для производства сварных труб малого диаметра.

Квалифицированный станок должен не только формовать и сваривать трубы. Он также должен защищать оцинкованную поверхность, контролировать размер трубы, улучшать стабильность сварного шва, поддерживать точную резку и соответствовать конечному применению клиента.

Для производителей, производящих небольшие оцинкованные трубы, правильный выбор должен основываться на диаметре трубы, толщине стенки, качестве материала, требованиях к поверхности, скорости производства, длине резки и планировке завода.
