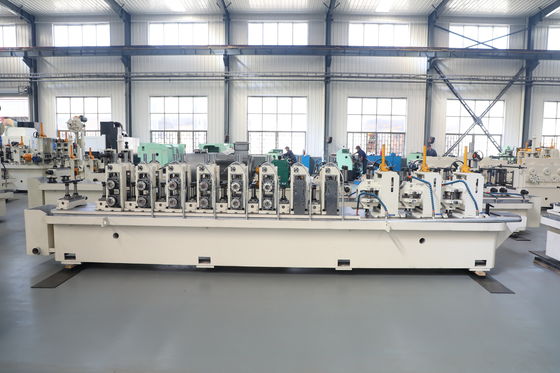

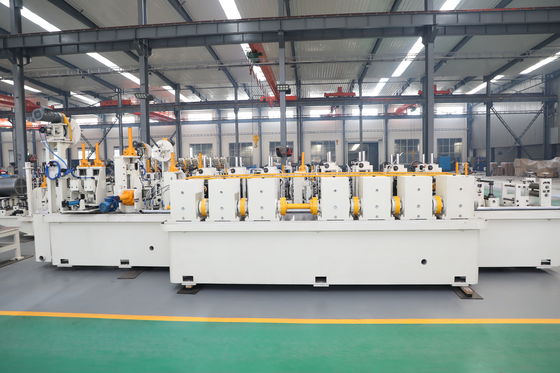

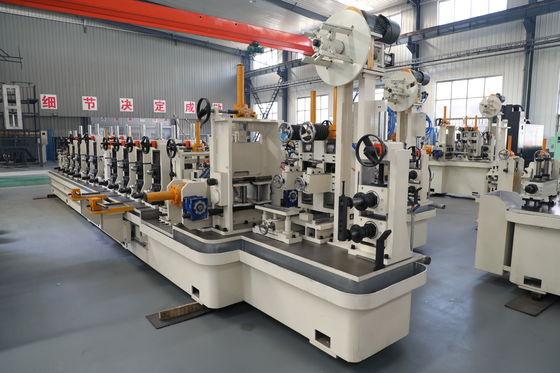

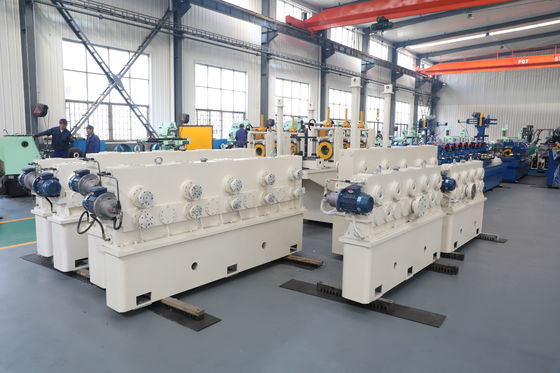

ZY20 калибровочный станок для труб диаметром 10-26 мм, круглая стальная труба, 6 + 6, подставка, турковая головка, 0,4-1,5 мм, 90 м/мин

Окончательный контроль размера и круглости после сварки

Трубу не завершает сварка — это делает калибровочный стан. Без достаточного количества калибровочных станов и окончательного правильного станка сварная труба выходит из линии овальной, изогнутой или не соответствующей диаметру, и не проходит проверки размеров, требуемые покупателями прецизионных и конструкционных изделий.

Почему трубы выходят с завода некруглыми

Сварное тело несет остаточное тепло и напряжение, которые вытягивают его из круглой формы, если оно не калибруется постепенно. Слишком малое количество калибровочных станов или отсутствие окончательного правильного станка позволяют овальности и изгибу сохраняться, и труба достигает пилы уже вне спецификации.

Решение для калибровочного станка ZY20

6 горизонтальных + 6 вертикальных калибровочных станов постепенно контролируют окончательный диаметр и круглость после сварки.

4-валковый головка типа «Турк» с регулировкой вверх-вниз, влево-вправо и вращением выпрямляет трубу и точно направляет ее в летучую пилу.

Комбинированная калибровка и выпрямление обеспечивают стабильную, круглую, прямую готовую трубу, готовую к резке со скоростью до 90 м/мин.

Технические характеристики калибровочного станка ZY20

Полный непрерывный производственный процесс

Каждый ZY20 работает в одном непрерывном потоке от рулона до готовой нарезанной трубы. Размотчик подает полосу через 7-валковый прецизионный выравниватель, который устраняет остаточную деформацию рулона, затем формование по двойному радиусу формирует ее в 5 черновых и 3 чистовых станах без волнообразного края. Высокочастотный сварщик мощностью 100 кВт с твердотельным источником сваривает шов под давлением сжатия с помощью специального направляющего устройства шва, а автоматическое устройство для удаления внешней заусенцев немедленно удаляет грат. Охлаждение распылением ≥10 т/ч плюс переливной бассейн фиксирует форму, 6-горизонтальный + 6-вертикальный калибровочный стан устанавливает диаметр, а 4-валковая головка типа «Турк» выпрямляет трубу перед тем, как микрокомпьютерная летучая пила режет заготовки длиной 4–8 м с точностью ±3 мм. Станы с защитой от перегрузки и закаленные валы из 42CrMo обеспечивают стабильность всей линии при длительной работе.

Где применяется калибровочный станок ZY20

Прецизионные, конструкционные и мебельные трубы, где окончательная круглость и прямолинейность определяют правильность сборки и отделки деталей.

Как выбрать калибровочный станок

Проверьте количество калибровочных станов — ZY20 использует 6 горизонтальных + 6 вертикальных станов — и убедитесь, что включен выпрямитель типа «Турк» для обеспечения круглости и прямолинейности перед пилой.

Установка, поддержка и послепродажное обслуживание

ZY20 поставляется в виде готового комплекта с чертежами планировки и фундамента, чтобы вы могли подготовить площадку до доставки. Инженерное руководство по установке и вводу в эксплуатацию на месте обеспечивает достижение номинальной производительности линии, а обучение операторов позволяет передать работающий станок. Годовая гарантия с поддержкой запасных частей защищает инвестиции, а поскольку линия принимает рулоны Г/К, Х/К и оцинкованные, вы можете адаптироваться к меняющимся затратам на материалы и рыночному спросу без переоснащения.

Часто задаваемые вопросы о калибровочном станке ZY20

Сколько калибровочных станов у ZY20?

6 горизонтальных + 6 вертикальных станов для прогрессивного контроля диаметра.

Что делает головка типа «Турк»?

Она выпрямляет трубу с регулировкой вверх-вниз, влево-вправо и вращением перед пилой.

Улучшает ли калибровка круглость?

Да, многостаночный поезд плюс выпрямитель сохраняют готовую трубу круглой и прямой.
