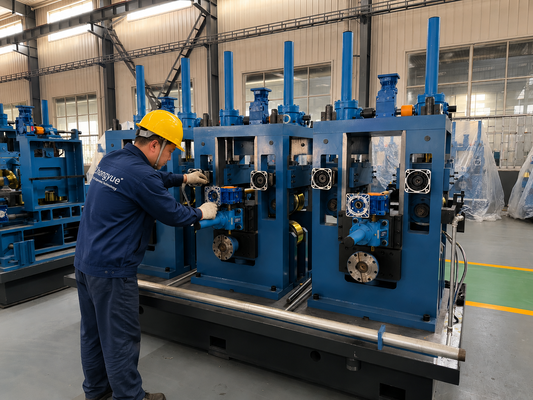

ZY20 Машина для производства труб со сварным швом φ10-26 мм Круглая стальная труба Сжатие сварки 0,4-1,5 мм 90 м/мин

Смещение сварного шва и неполное проплавление в сварной трубе

Сварной шов, смещенный от центра или не полностью проплавленный, — это самый быстрый путь к браку и отказам в эксплуатации. Для труб малого диаметра φ10-26 мм точное центрирование шва на роликах обжимного устройства отделяет прочную, круглую трубу от слабой, овальной.

Почему сварной шов смещается от центра

Без направляющего устройства края полосы смещаются по мере приближения к точке сварки, поэтому обжимные ролики встречают шов вне центра, и проплавление неравномерно. Недостаточное давление обжима оставляет пустоты, а избыточное давление создает грат и ослабляет зону сварки.

Решение для станка для производства сварных труб ZY20

Специальное направляющее устройство для сварного шва удерживает положение шва в зоне сварки, центрируя края для обжимных роликов.

Затем обжимная сварка сваривает расплавленные края под контролируемым давлением, обеспечивая полное проплавление без пустот и избыточного грата.

Автоматическое удаление наружного грата очищает шов сразу после сварки, поэтому труба поступает на калибровку с гладким, равномерным сварным швом.

Технические характеристики станка для производства труб ZY20

Полный непрерывный производственный процесс

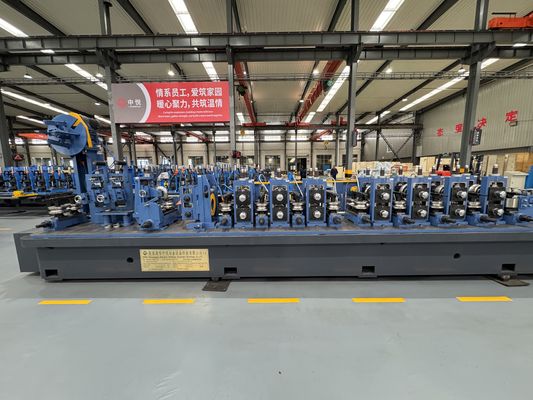

Каждый ZY20 работает в одном непрерывном потоке от рулона до готовой нарезанной трубы. Размотка подает полосу через 7-роликовый прецизионный правильный стан, который устраняет остаточную деформацию рулона, затем формовка по двойному радиусу формирует ее в 5 черновых и 3 чистовых клетях без волнообразности краев. ВЧ-сварщик мощностью 100 кВт с твердотельным источником проплавляет шов под обжимным давлением с помощью специального направляющего устройства для шва, а автоматический блок удаления наружного грата очищает шов немедленно. Охлаждение распылением ≥10 т/ч плюс переливной бассейн фиксирует форму, 6-горизонтальная + 6-вертикальная калибровочная линия устанавливает диаметр, а 4-роликовая головка Turk выпрямляет трубу перед тем, как микрокомпьютерная летающая пила нарезает длины 4–8 м с точностью ±3 мм. Клети с защитой от перегрузки и закаленные валы из 42CrMo обеспечивают стабильность всей линии при длительной работе.

Где применяется станок для производства сварных труб ZY20

Трубы для прецизионных изделий, мебели, конструкционные и оцинкованные трубы, где прочный, центрированный сварной шов является основным требованием к качеству.

Как выбрать станок для производства сварных труб

Проверьте направляющее устройство шва и контроль обжима — ZY20 использует специальное направляющее устройство шва и регулируемое давление обжима. Сопоставьте наружный диаметр и толщину стенки с φ10-26 мм / 0,4-1,5 мм и подтвердите удаление грата после сварки.

Монтаж, поддержка и послепродажное обслуживание

ZY20 поставляется как комплектное решение с чертежами планировки и фундамента, чтобы вы могли подготовить площадку до доставки. Инженерный монтаж и ввод в эксплуатацию на месте выводят линию на номинальную производительность, а обучение операторов обеспечивает передачу работающего станка. Годовая гарантия с поддержкой запасных частей защищает инвестиции, и поскольку линия принимает рулоны Г/К, Х/К и оцинкованные, вы можете адаптироваться к меняющимся затратам на материалы и рыночному спросу без переналадки.

Часто задаваемые вопросы о станке для производства сварных труб ZY20

Как центрируется шов?

Специальное направляющее устройство шва удерживает края на центре обжимных роликов во время сварки.

Что такое обжимная сварка?

Обжимные ролики сваривают расплавленные края под давлением для полного проплавления.

Как удаляется шов?

Автоматический блок удаления наружного грата очищает сварной шов перед калибровкой.
