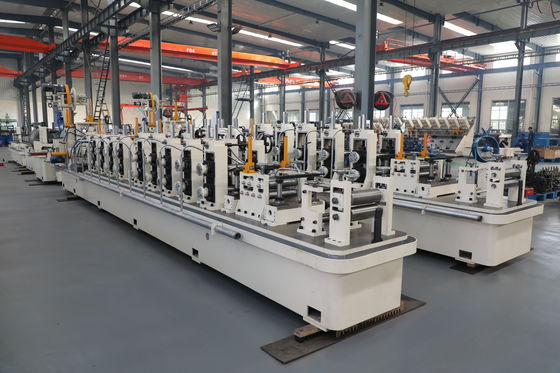

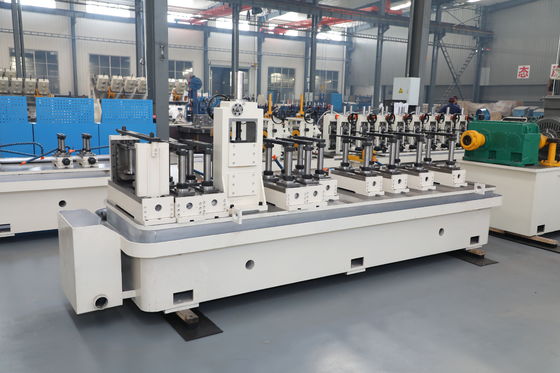

Высокоскоростной трубопрокатный стан ZY20 φ10-26 мм, круглая стальная труба, 0,4-1,5 мм, 90 м/мин, линия высокочастотной сварки

Проблемы с производительностью в линиях труб малого диаметра

Трубы малого диаметра имеют тонкие поля допуска, поэтому прибыль зависит от производительности. Заводы, которые вынуждены замедляться для поддержания качества сварки или круглости, упускают прибыль, а любая линия, которая не может поддерживать номинальную скорость без дефектов, не укладывается в сроки поставки.

Почему линии труб малого диаметра замедляются

На более высокой скорости у сварного шва меньше времени для сплавления, шов легче смещается, а тепло накапливается быстрее, чем может рассеяться. Ненаправляемый шов, слабые валы роликов и недостаточная сила охлаждающей жидкости заставляют операторов снижать скорость для поддержания качества, ограничивая дневную производительность.

Решение для высокоскоростного трубопрокатного стана ZY20

Твердотельный высокочастотный сварочный аппарат мощностью 100 кВт с выделенным направлением шва и сваркой под давлением обеспечивает полное сплавление на скорости до 90 м/мин, поэтому скорость не влияет на качество сварки.

Охлаждение методом распыления плюс переливной бассейн со скоростью ≥10 т/ч быстро отводит тепло, чтобы сохранить круглую форму трубы, в то время как 7-валковый правильный стан и подача полосы с двойным радиусом обеспечивают плоскую подачу полосы на скорости.

Закаленные валы роликов из стали 42CrMo и станины с защитой от перегрузки позволяют линии работать непрерывно, а летающая пила с микрокомпьютером отслеживает скорость линии для синхронной резки.

Технические характеристики трубопрокатного стана ZY20

Полный непрерывный производственный процесс

Каждый ZY20 работает в едином непрерывном потоке от рулона до готовой трубы. Размотчик подает полосу через 7-валковый прецизионный правильный стан, который устраняет остаточную деформацию рулона, затем формование с двойным радиусом формирует ее в 5 черновых и 3 чистовых станинах без волнообразования по краю. Высокочастотный сварочный аппарат мощностью 100 кВт сплавляет шов под давлением с помощью выделенного направляющего устройства для шва, а автоматическое устройство для удаления внешней грата немедленно очищает шов. Охлаждение методом распыления плюс переливной бассейн со скоростью ≥10 т/ч фиксирует форму, 6-горизонтальная + 6-вертикальная калибровочная линия устанавливает диаметр, а 4-валковый турк-головка выпрямляет трубу перед летающей пилой с микрокомпьютером, которая режет длины 4–8 м с точностью ±3 мм. Станины с защитой от перегрузки и закаленные валы из стали 42CrMo обеспечивают стабильность всей линии при длительной работе.

Где применяется высокоскоростной трубопрокатный стан ZY20

Производители мебели, конструкционных и прецизионных труб большого объема, которым требуется максимальная дневная производительность от линии малого диаметра φ10-26 мм.

Как выбрать высокоскоростной трубопрокатный стан

Сопоставьте требуемые метры в минуту с номинальной мощностью ZY20 до 90 м/мин, подтвердите мощность сварочного аппарата и скорость охлаждения для этой скорости, а также подберите размер аккумулятора и размотчика для непрерывной работы.

Установка, поддержка и послепродажное обслуживание

ZY20 поставляется в виде готового комплекта с чертежами планировки и фундамента, чтобы вы могли подготовить площадку до доставки. Установка и ввод в эксплуатацию на месте под руководством инженера обеспечивают достижение номинальной производительности линии, а обучение операторов позволяет передать работающий стан. Годовая гарантия с поддержкой запасных частей защищает инвестиции, и поскольку линия принимает рулоны Г/К, Х/К и оцинкованные, вы можете адаптироваться к меняющимся затратам на материалы и рыночному спросу без переоснащения.

Часто задаваемые вопросы о высокоскоростном трубопрокатном стане ZY20

Может ли ZY20 поддерживать качество сварки на скорости 90 м/мин?

Да — твердотельный высокочастотный сварочный аппарат с направлением шва обеспечивает полное сплавление на номинальной скорости.

Что ограничивает скорость линии?

Время сплавления сварного шва и мощность охлаждения, оба рассчитаны на 90 м/мин на ZY20.

Синхронизирована ли летающая пила на скорости?

Летающая пила с микрокомпьютером отслеживает скорость линии для точной синхронной резки.
