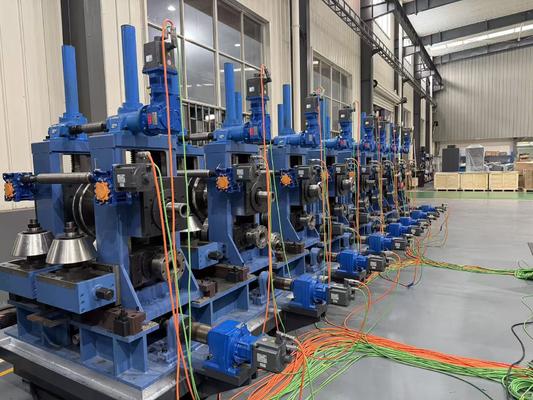

Прецизионный трубопрокатный станок ZY20 φ10-26 мм, стальная труба малого диаметра, 0,4-1,5 мм, линия с жестким допуском

Строгие требования к толерантности при производстве точных труб

Пользователи точных труб в механике и мебели требуют, чтобы ОД, стенки и округлость держались в узких полосах и отвергали части в тот момент, когда мельница дрейфует.Небольшой диаметр φ10-26mm трубы особенно нетерпимы, потому что крошечная ошибка прохождения или сварки смещения показывает, как большой процент диаметра.

Почему тонкие трубы с небольшим диаметром теряют точность

Обычные проходы с одним радиусом концентрируют изгиб на краю и производят волнистость, в то время как шва, который не направлен положительно, сварятся из центра и смещают ОД.Износные валы ролика и неравномерное охлаждение затем позволить округлости и диаметра ползать, так что линия выходит из терпимости в течение нескольких дней.

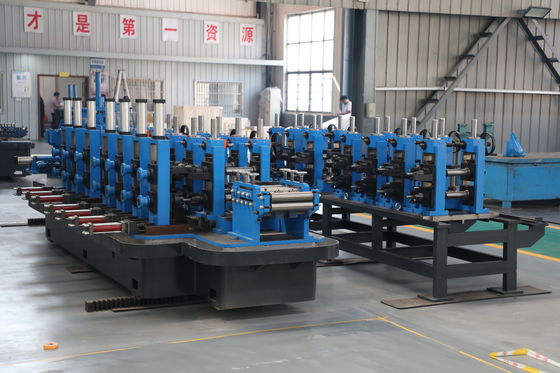

Раствор точного трубного мельницы ZY20

Дизайн с двойным радиусом прохода с 5 стойками грубости и 3 стойками формирования формы ленты постепенно, чтобы устранить краевую волну перед сваркой.

42CrMo валы рулоны, погашенные, закаленные и высокочастотные закаленные, держат проходный профиль стабильным, в то время как специальное направление шва централизует сварку для точного OD.

6-горизонтальный + 6-вертикальный ремень размеров плюс 4-рулочная голова турка обрезают корпус до плотной округлости, а летающая пила микрокомпьютера режет 4-8м до ±3мм.

Технические спецификации трубной мельницы ZY20

Завершить непрерывный процесс производства

Каждый ZY20 пропускает один непрерывный поток от катушки до готовой резки трубы.Затем двойной радиус формирования формирует его в 5 грубых и 3 финишных стойки без края волны100 кВ твердотельные HF сварщики сжимает швов под давлением сжатия с помощью специального швов руководства, и автоматический внешний буровой блок очищает шарики сразу.≥ 10 т/ч распыливания плюс охлаждение бассейна переполнения блокируют форму, 6-горизонтальный + 6-вертикальный поездок измерения устанавливает диаметр, а 4-катушная голова Турка выпрямляет трубку, прежде чем микрокомпьютерная летящая пила разрезает длины 4 8 м до ± 3 мм.Защищенные от перегрузки стойки и отвержденные валы 42CrMo поддерживают стабильность всей линии в течение длительных пробегов.

Место применения точного трубного мельницы ZY20

Механические трубки высокой точности, автомобильные светомерные детали, мебель и конструктивные секции, где ОД, стенка и округлость должны оставаться в узких полосах.

Как выбрать точный трубный мельница

Укажите первые цели для ОД, стены и округлости, затем сопоставьте окно φ10-26 мм / 0,4-1,5 мм. Подтвердите качество материала и точность длины резки,и просмотреть чертежи фундамента для размера линии для ваших требований толерантности.

Установка, поддержка и послепродажная служба

ZY20 поставляется как пакет под ключ с макетом и чертежами фундамента, чтобы вы могли подготовить сайт до доставки.,Однолетняя гарантия с поддержкой запасных частей защищает инвестиции, и поскольку линия принимает HR, CR и оцинкованную катушку,Вы можете адаптироваться к изменяющимся затратам на материалы и спросу на рынке без переоборудования.

Часто задаваемые вопросы о точной трубной мельнице ZY20

Какую округлость может выдержать ZY20?

Поезд 6+6 и голова турка держат тело крутым и стабильным при номинальной скорости.

Как точность передозировки сохраняется с течением времени?

42CrMo закаленные валы прочности не износятся, так что проходный профиль остается верным в течение длительных кампаний.

Какую точность резки обеспечивает летающая пила?

длины 4-8 м разрезаны до ±3 мм с помощью управляемой микрокомпьютером летающей пилы.
