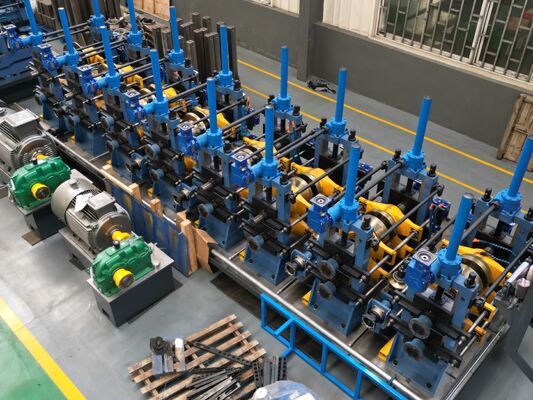

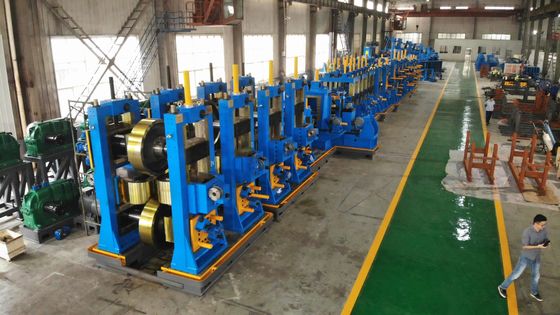

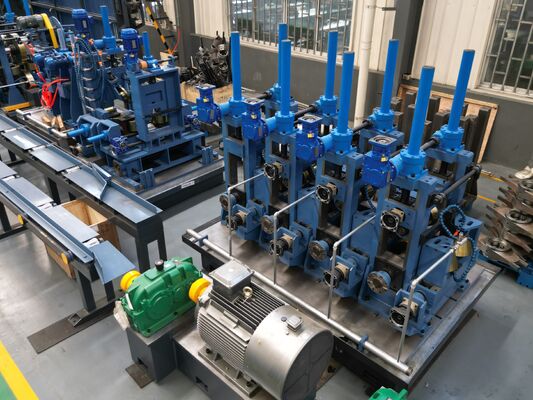

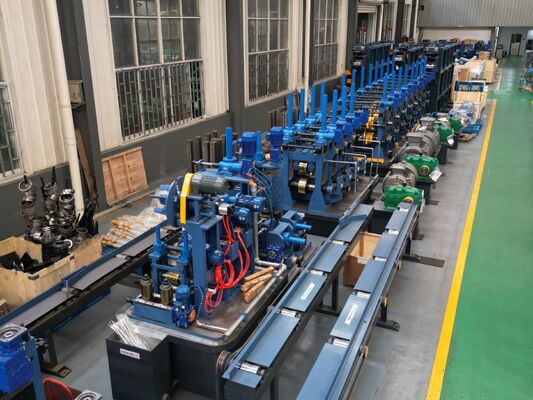

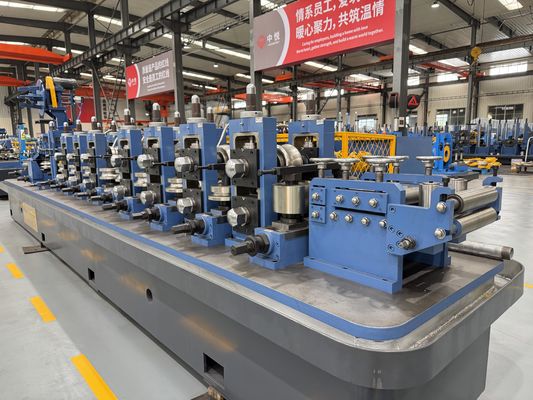

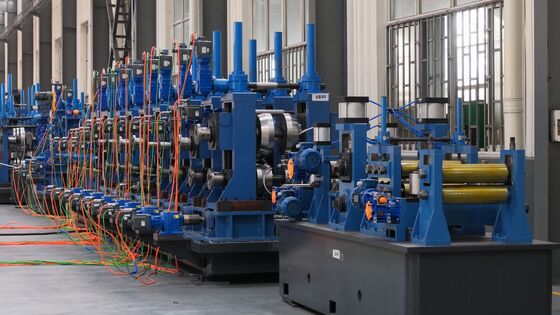

ZY20 Станок для производства структурных труб φ10-26 мм, круглая стальная труба, 0,4-1,5 мм, 90 м/мин, линия высокочастотной сварки

Проблемы с геометрией тонкостенных конструкционных труб

Конструкционные трубы для каркасов, стеллажей и легких конструкций должны сохранять прямолинейность и круглость для обеспечения точной сборки соединений. Производители труб диаметром 10-26 мм часто сталкиваются с развальцовкой концов, короблением и утонением стенки в зоне сварки, что увеличивает затраты на доработку при сборке и ослабляет готовую конструкцию под нагрузкой.

Почему тонкостенные конструкционные трубы теряют форму

Формовка с одним радиусом чрезмерно деформирует край полосы и вызывает волнистость, в то время как неконтролируемый шов приводит к неравномерному проплавлению сварки и утонению стенки. Остаточное тепло, которое не отводится достаточно быстро, приводит к нарушению круглости и коробление трубы, а изношенные валы роликов со временем изменяют профиль прохода.

Решение для производства конструкционных труб ZY20

7-валковый правильный стан и двухрадиусный профиль с 5 черновыми и 3 чистовыми клетями равномерно формируют полосу, благодаря чему шов поступает в направляющую ровно и по центру.

Специальное ведение шва с прижимной сваркой обеспечивает полное проплавление без утонения стенки, а охлаждение распылением ≥10 т/ч плюс переливной бассейн фиксируют круглость перед калибровочным станом 6+6.

4-валковая головка типа «Тюркская голова» выпрямляет готовую трубу перед летучей пилой, обеспечивая прямолинейные трубы, готовые к сборке, со скоростью до 90 м/мин.

Технические характеристики стана для производства труб ZY20

Полный непрерывный производственный процесс

Каждый ZY20 работает в непрерывном потоке от рулона до готовой нарезанной трубы. Размотка подает полосу через 7-валковый прецизионный правильный стан, который устраняет остаточную деформацию рулона, затем формовка с двойным радиусом формирует ее в 5 черновых и 3 чистовых клетях без волнообразности края. Высокочастотный сварщик мощностью 100 кВт с твердотельным источником сваривает шов под прижимным давлением с помощью специального направляющего устройства для шва, а автоматическое устройство для удаления внешней грата немедленно очищает шов. Охлаждение распылением ≥10 т/ч плюс переливной бассейн фиксирует форму, калибровочный стан 6 горизонтальных + 6 вертикальных устанавливает диаметр, а 4-валковая головка типа «Тюркская голова» выпрямляет трубу перед микропроцессорной летучей пилой, которая нарезает отрезки длиной 4–8 м с точностью ±3 мм. Клети с защитой от перегрузки и закаленные валы из 42CrMo обеспечивают стабильность всей линии при длительной работе.

Где применяется стан для производства конструкционных труб ZY20

Легкие конструкционные каркасы, стеллажи и выставочные конструкции, компоненты поручней и балюстрад, теплицы и легкие строительные профили из круглых труб диаметром φ10-26 мм.

Как выбрать стан для производства конструкционных труб

Сопоставьте ваш наружный диаметр и толщину стенки с диапазоном ZY20 φ10-26 мм и 0,4-1,5 мм, определите требуемую прямолинейность и круглость для вашей сборки, а затем подтвердите тип рулона (г/к, х/к или оцинкованный) и подачу коммунальных услуг перед установкой.

Монтаж, поддержка и послепродажное обслуживание

ZY20 поставляется как комплектное решение с чертежами планировки и фундамента, чтобы вы могли подготовить площадку до доставки. Инженерный монтаж и ввод в эксплуатацию на месте обеспечивают выход линии на номинальную производительность, а обучение операторов позволяет передать работающий стан. Годовая гарантия с поддержкой запасных частей защищает инвестиции, а поскольку линия принимает рулоны г/к, х/к и оцинкованные, вы можете адаптироваться к меняющимся затратам на материалы и рыночному спросу без переналадки.

Часто задаваемые вопросы о стане для производства конструкционных труб ZY20

Насколько прямолинейна готовая труба?

4-валковая головка типа «Тюркская голова» выпрямляет профиль перед летучей пилой для получения ровных деталей, готовых к сборке.

Утоняет ли сварка стенку?

Нет — специальное ведение шва плюс прижимная сварка обеспечивают полное проплавление без локального утонения стенки.

Какие профили можно производить?

Круглые трубы диаметром φ10-26 мм; конструкция профиля может быть обсуждена для вашего конкретного случая.
