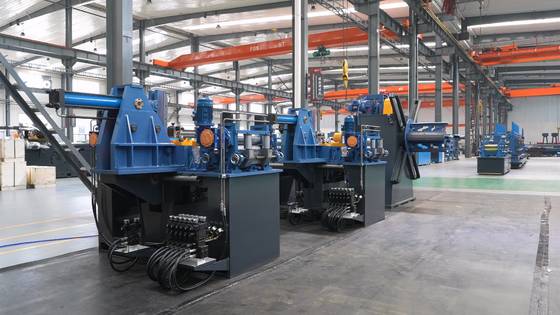

ZY20 Маленький диаметр Точный трубный фрезерная машина φ10-26 мм Круглый стальной трубы 90m/min HF сварная линия

Распространенные дефекты при сварке тонкостенных труб малого диаметра

Производители труб, эксплуатирующие линии для производства труб диаметром от 10 до 26 мм, сообщают о четырех повторяющихся проблемах: волнистость и коробление на полосе толщиной 0,4–1,5 мм, смещение сварных швов, приводящее к неполному сплавлению, овальность, вызванная неравномерным охлаждением, и отклонение длины резки на летучей пиле. Каждый дефект увеличивает количество брака и блокирует заказы на прецизионные, мебельные и конструкционные трубы, требующие жестких допусков и чистого цинкового покрытия.

Почему тонкостенные трубы малого диаметра разрушаются при высокоскоростном формовании

Тонкая полоса обладает низкой жесткостью, поэтому любая ошибка в выравнивании или геометрии прохода увеличивается перед сваркой. Проход с одним радиусом концентрирует изгиб на краю полосы и вызывает волнистость, в то время как шов, который не направляется должным образом, смещается из центра прижимных роликов, поэтому расплавленные края не сплавляются на скорости. Слабые валы роликов затем изнашиваются и смещают размеры, а недостаточное охлаждение отводит остаточное тепло, которое искажает округлость.

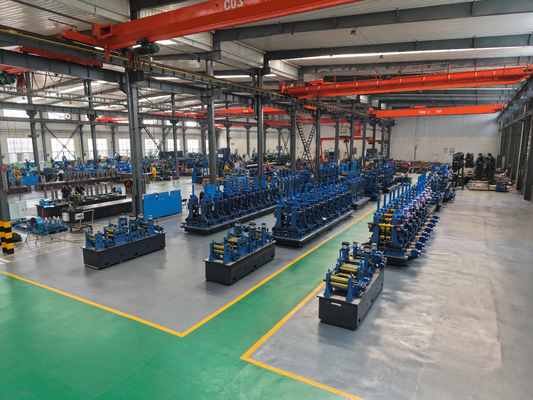

Решение для производства прецизионных труб малого диаметра ZY20

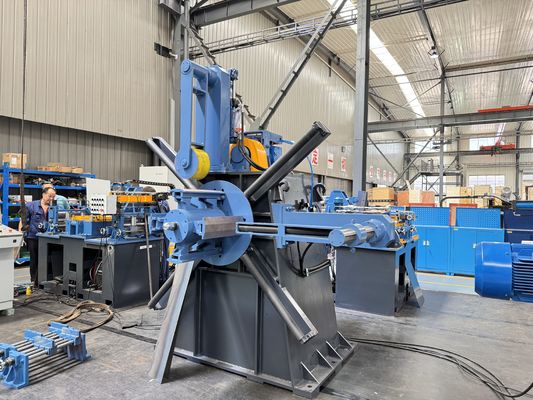

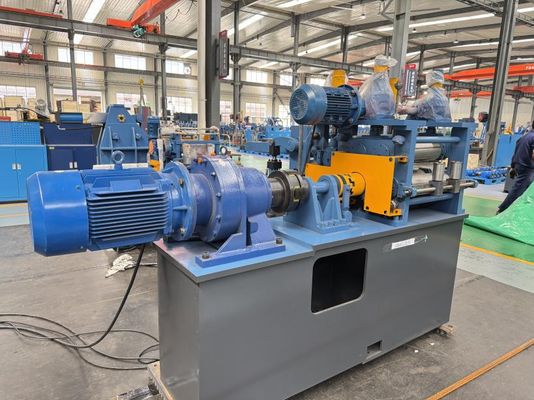

Станок ZY20 предназначен для производства круглых труб диаметром от 10 до 26 мм и толщиной стенки от 0,4 до 1,5 мм со скоростью до 90 м/мин. Прецизионный правильный станок с 7 роликами подает плоскую полосу, затем двухрадиусный проход с 5 черновыми и 3 чистовыми формовочными клетями постепенно формирует трубу для устранения волнообразности края. Валы роликов из стали 42CrMo, закаленные, отпущенные и подвергнутые высокочастотной закалке, сохраняют свой профиль в течение длительных кампаний.

В точке сварки специальный направляющий шов фиксирует края перед тем, как прижимные ролики завершат сплавление, а автоматическое устройство для удаления внешней заусенцев с пневматической быстрой подачей/отводом удаляет грат. Охлаждение распылением плюс переливной бассейн со скоростью ≥10 т/ч стабилизирует округлость перед калибровочным станом из 6 горизонтальных + 6 вертикальных роликов и 4-роликовым правильным устройством Turk head, которое выпрямляет трубу перед летучей пилой с микрокомпьютерным управлением, которая режет заготовки длиной 4–8 м с точностью ±3 мм.

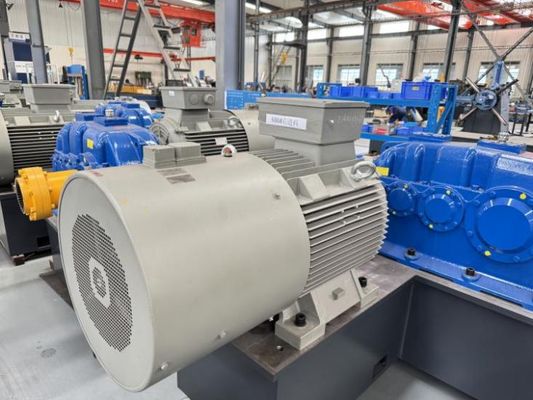

Линия сваривает горячекатаную, холоднокатаную и оцинкованную рулонную сталь с помощью твердотельного высокочастотного сварочного аппарата мощностью 100 кВт и защищает оснастку с помощью муфт защиты от перегрузки и быстросменных роликов с боковым вытягиванием. Каждая единица поставляется с чертежами компоновки и фундамента, установкой и вводом в эксплуатацию на месте, обучением оператора и годовой гарантией.

Технические характеристики трубосварочного станка ZY20

Где применяется прецизионная трубосварочная линия ZY20

ZY20 подходит для производства прецизионных, мебельных и конструкционных труб: каркасы столов и стульев, стеллажные и выставочные системы, компоненты поручней и балюстрад, легкие автомобильные детали и тонкостенные механические трубы. Его оцинкованная способность также охватывает легкие строительные и тепличные конструкции, где цинковое покрытие должно выдерживать зону сварки с минимальной доработкой.

Как выбрать правильный трубосварочный станок малого диаметра

Сначала определите диапазон диаметров и толщин стенок — ZY20 охватывает от 10 до 26 мм и от 0,4 до 1,5 мм. Сопоставьте скорость с потребностями последующих процессов (до 90 м/мин), затем проверьте ваш ассортимент материалов из ГК, ХК или оцинкованной рулонной стали, чтобы мощность сварочного аппарата и производительность системы охлаждения соответствовали. Определите диапазон длины резки (4–8 м, ±3 мм) и целевую округлость, а также просмотрите чертежи компоновки и фундамента, чтобы определить размеры инженерных систем перед установкой.

Часто задаваемые вопросы о трубосварочном станке ZY20

Какой диапазон диаметров и толщин стенок производит ZY20?

Наружный диаметр от 10 до 26 мм и толщина стенки от 0,4 до 1,5 мм, что позволяет производить прецизионные, мебельные и конструкционные трубы малого диаметра на одной линии.

Может ли ZY20 сваривать оцинкованную полосу без выгорания покрытия?

Да. Позитивное направление шва, регулируемое давление прижима и система охлаждения распылением/переливом со скоростью ≥10 т/ч обеспечивают узкую зону теплового воздействия на шов, поэтому выгорание цинка остается минимальным и контролируемым.

Как быстро можно менять ролики между размерами?

Рамы быстросменных роликов с боковым вытягиванием на формовочных и калибровочных клетях позволяют операторам менять комплекты роликов без демонтажа соседних клетей, значительно сокращая время переналадки по сравнению с конструкциями с фиксированными валами.

Что включает в себя комплексная услуга?

Чертежи компоновки и фундамента, установка и ввод в эксплуатацию под руководством инженера, обучение оператора и годовая гарантия с поддержкой запасных частей.
