Проблема
Если окончательное закрытие трубки выполняется неточно, края сварки встречаются под неправильным углом или разрывом, что приводит к нецентральным швам, плохому проникновению и некруглой трубе.
Причины
Последние проходы формирования определяют геометрию края сварки, поэтому любой перенапряжение или поднапряжение там не может быть зафиксировано сварщиком и показывается непосредственно как дефекты шва.
Решение

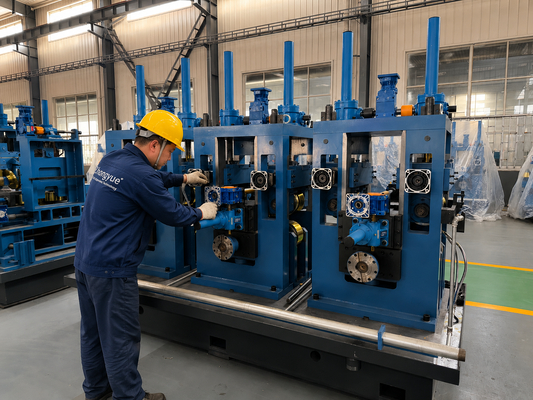

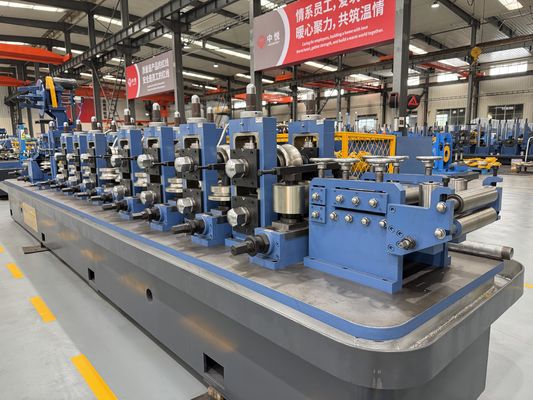

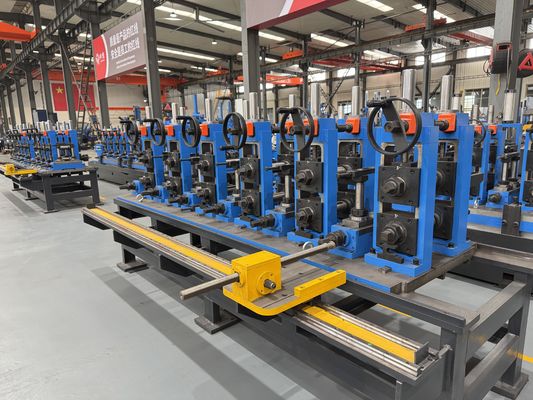

ZY16 завершает формирование в трех точных стойках, которые устанавливают точный разрыв края и угол подхода перед точкой сварки.Производство централизованного, полностью расплавленный швов на трубе Φ8-18 мм, с округлостью, запертой перед сваркой.
Ключевые инженерные данные
- Три тонкорегулируемых стойки устанавливают окончательный разрыв на краю сварки.
- Контролирует угол подхода к краю для централизованного, полностью сплавленного шва.
- Замыкает округлость перед точкой сварки HF.
- Работает с грубой стадией для полного диапазона управления Φ8-18 мм.
| Параметр | Спецификация |
|---|
| Модель мельницы | ZY16 |
| Диапазон ОД труб | Φ8-18 мм |
| Толщина стены | 00,4-1,0 мм |
| Диапазон ширины полосы | 25-57 мм |
| Максимальная скорость линии | 90 м/мин |
| Мощность сварщика HF | Высокая частота 100 кВт в твердом состоянии |
| Материал полоски | Горяче проката / холодно проката / оцинкованная сталь |
| Разворачиватель | Пневматический двигатель с двойным мандралом, емкость катушки 1,5 тонны |
| Аккумулятор | Клетка высокой скорости 200 м/мин |
| Уравнение полосы | Семькаменная нивелирующая установка |
| Формирование позиций | 5-стадийная грубость + 3-стадийная точность |
| Геометрия ролика | Ролики с двойным радиусом формирования |
| Роликовые валы | 42CrMo высокопрочная сплавная сталь |
| Безопасность | Защита от перегрузки стендов |
Производительность и качество
Три точных стойки устанавливают окончательный разрыв и угол края сварки, поэтому HF-сварщик видит постоянное состояние края.Вот почему ZY16 держит строгие спецификации на Φ8-18мм точности трубы.
Применение
Для труб Φ8-18 мм, где пряность и проникновение сварного шва имеют решающее значение, включая точность, тонкостенные и покрытые трубы.
Руководство по выбору
Выберите эту конфигурацию, когда постоянство сварки является вашим основным требованием.Три точные стойки работают с пятью грубыми стойками, чтобы удержать разрыв сварки в пределах допустимого по всему диапазону Φ8-18 мм.
Сценарии применения
Точная механическая трубка, тонкостенная трубка с плотными спецификациями сварки, и оцинкованная трубка, где необходимо чистое, центральное шво.
Частые вопросы
Вопрос 1. Что контролирует точная ступень?
Он устанавливает окончательный разрыв в краю сварки и угол подхода, так что сварщик HF видит постоянное состояние края для централизованного шва.
Вопрос 2: Почему три высокоточных стойки?
Три тонко регулируемых подставки обеспечивают контроль, необходимый для того, чтобы держать пробел сварки крепко, не перекрывая трубку.
Вопрос 3: Это исправляет плохую грубую стадию формирования?
Нет, эти две стадии работают вместе; для того, чтобы точность этапа была правильной, необходима правильная грубая формование.
Q4. Как устанавливается разрыв сварки?
Точные ролики профилируются и регулируются по размеру, так что края встречаются в правильном разрыве и углу для вашей ОД и стены.
Вопрос 5: Как я узнаю, что разрыв в сварке установлен правильно?
Точные стойки устанавливаются по размеру во время ввода в эксплуатацию, и вы проверяете с централизованным, полностью расплавленным швом на ваших первых производственных катушках.
Вопрос 6: Могу ли я настроить точные стойки во время бега?
Небольшие мелкие корректировки возможны, но большие изменения пробелов производятся при установке инструмента; стойки предназначены для стабильных, повторяемых настроек.
