Пятистоечная машина для грубой формовки трубной мельницы ZY16 Φ8-18 мм, сваренная ВФ стальная труба

Проблема

Попытка сформировать трубу за слишком малое количество проходов перегружает края полосы, вызывая натяжение краев, истончение по линии сварки, пружинение и неравномерные зазоры сварки.

Причина

Интенсивное формование за один проход концентрирует изгиб на краях, поэтому полоса деформируется неравномерно, края истончаются, а зазор сварки варьируется по длине трубы, что сварщик не может исправить.

Решение

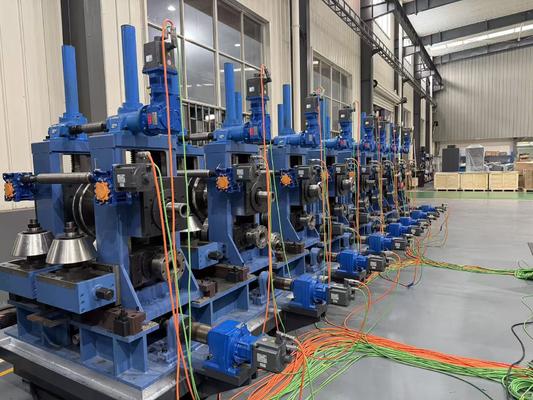

ZY16 распределяет изгиб по пяти черновым формовочным станам, постепенно сужая полосу до профиля открытой трубы. Каждый стан принимает контролируемую долю деформации, защищая толщину краев и оставляя стабильный зазор для прецизионной стадии, что улучшает стабильность сварки в полном диапазоне Φ8-18 мм.

Ключевые инженерные данные

• Пять станов распределяют изгиб для снижения натяжения краев.
• Постепенное сужение защищает толщину края полосы по линии сварки.
• Оставляет стабильный, ровный зазор для прецизионной стадии формования.
• Подходит для тонкостенных и покрытых полос, которые допускают меньшее чрезмерное формование.

Производительность и качество

Пять черновых формовочных станов распределяют изгиб так, чтобы края полосы не перегружались, защищая толщину краев для полного сварного шва. Такое постепенное сужение является причиной того, что ZY16 надежно формует тонкостенные и покрытые полосы с меньшим количеством дефектов натяжения краев, чем станы, использующие меньшее количество более интенсивных проходов.

Применение

Для труб Φ8-18 мм, где важна целостность краев и контроль зазора сварки, включая тонкостенные и оцинкованные полосы, которые допускают меньшее чрезмерное формование.

Руководство по выбору

Выбирайте этот стан, когда ваш материал тонкий или покрытый и требует постепенного формования для предотвращения повреждения краев. Пятистадийная черновая стадия сбалансирована с трехстадийной прецизионной стадией для полного диапазона Φ8-18 мм.

Сценарии применения

Тонкостенные и оцинкованные трубы, прецизионные трубы малого диаметра и любые материалы, склонные к натяжению краев при формовании.

FAQ

В1. Почему пять черновых формовочных станов?

Распределение деформации по пяти станам снижает натяжение краев и поддерживает стабильный зазор сварки, в отличие от принудительного изгиба за меньшее количество проходов.

В2. Влияет ли черновая формовка на толщину краев?

Да, постепенное формование защищает толщину края полосы, чтобы сварной шов имел полный материал для сплавления.

В3. Согласована ли она с прецизионной стадией?

Да, пять черновых плюс три прецизионных стана разделяют работу так, чтобы каждая стадия выполняла оптимальную долю деформации.

В4. Могу ли я пропустить черновой стан для некоторых размеров?

Последовательность станов фиксирована, но профили роликов устанавливаются для каждого размера, поэтому деформация сбалансирована для каждого наружного диаметра, который вы обрабатываете.

В5. Требуют ли большее количество формовочных станов большего обслуживания?

Каждый стан настраивается индивидуально, но равномерное распределение нагрузки фактически снижает износ и дефекты краев, поэтому общее обслуживание остается управляемым.

В6. Как приводятся в движение черновые формовочные станы?

Они имеют зубчатую передачу и приводятся в движение синхронно с линией, поэтому деформация равномерно распределяется по пяти станам.
