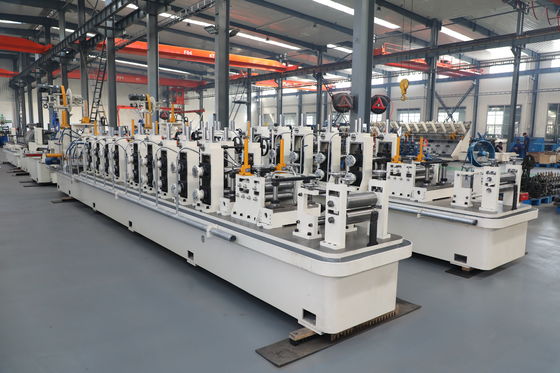

Высокая выходная мощность 90 м/мин, труба стана ЗИ16 Φ8-18 мм, сваренная ХФ стальная труба

Проблема

Когда стан разгоняется до высокой скорости, полоса становится нестабильной. Смена рулонов останавливает линию, скачки натяжения смещают сварной шов, а формовочные ролики нагреваются и смещаются, вызывая брак и простои, которые сводят на нет природу скорости.

Причина

Скорость усиливает каждое предыдущее отклонение. Без буферного накопителя линия должна замедляться при каждой смене рулона; без стабильного натяжения зазор сварки колеблется на скорости; а без управления тепловым режимом геометрия роликов смещается под действием трения по мере нагрева подшипников и валов.

Решение

ZY16 использует высокоскоростной аккумулятор на 200 м/мин, поэтому смена рулонов никогда не останавливает формовочную линию, а поэтапное пятиплюс-трехступенчатое формование обеспечивает стабильность пути полосы на скорости 90 м/мин. Валы роликов из стали 42CrMo сопротивляются термическому смещению, сохраняя геометрию при длительной работе на высокой скорости, в то время как твердотельный сварщик отслеживает скорость, чтобы поддерживать постоянную температуру сварки.

Ключевые инженерные данные

• Максимальная скорость линии 90 м/мин для высокообъемного производства труб диаметром 8-18 мм.
• Аккумулятор на 200 м/мин обеспечивает непрерывную работу линии во время смены рулонов.
• Твердотельный высокочастотный сварщик следует за скоростью линии, чтобы поддерживать постоянную температуру сварки.
• Валы из стали 42CrMo сопротивляются смещению геометрии, связанному с нагревом, при постоянной скорости.

Производительность и качество

При скорости 90 м/мин ZY16 поддерживает производительность, поскольку аккумулятор устраняет остановки для смены рулонов, а твердотельный сварщик отслеживает скорость. Валы из стали 42CrMo сохраняют геометрию под воздействием тепла непрерывной работы, поэтому полная смена обеспечивает качество сварки без частой коррекции роликов, максимизируя метры за смену.

Применение

Подходит для высокообъемного производства труб диаметром 8-18 мм, таких как мебельные трубы, трубы для электропроводки и ограждений, где производительность за смену определяет себестоимость.

Руководство по выбору

Выберите этот стан, если ваш портфель заказов требует постоянной производительности 90 м/мин для труб диаметром 8-18 мм. Если вы часто работаете с короткими партиями и частыми сменами размеров, более медленная линия с быстросменной оснасткой может обеспечить лучшую общую эффективность использования.

Сценарии применения

Высокообъемное производство мебельных труб, непрерывное производство труб для электропроводки, а также труб для ограждений или поручней, где суточная тоннажность определяет прибыльность.

FAQ

В1. Является ли 90 м/мин непрерывной или пиковой скоростью?

90 м/мин — это максимальная расчетная скорость линии; практическая непрерывная скорость зависит от толщины стенки и температуры сварки, необходимой для материала, поэтому более тонкая полоса движется быстрее, чем более толстая.

В2. Как линия продолжает работать во время смены рулонов?

Аккумулятор на 200 м/мин накапливает полосу перед формовочным участком, поэтому линия продолжает работать, пока загружается новый рулон и приваривается к хвосту предыдущего.

В3. Влияет ли высокая скорость на качество сварки?

Твердотельный высокочастотный сварщик автоматически отслеживает скорость линии, поддерживая постоянный ввод тепла, поэтому качество сварки сохраняется в широком диапазоне скоростей, включая разгон и стабильную работу.

В4. Что ограничивает максимальную скорость?

Материал, толщина стенки и требуемая температура сварки определяют практический предел; расчетный максимум машины в 90 м/мин является максимальным для диапазона диаметров 8-18 мм.

В5. Какую производительность я могу ожидать за смену?

Это зависит от наружного диаметра и толщины стенки, но постоянная работа на скорости 90 м/мин без остановок для смены рулонов обычно обеспечивает гораздо больше метров за смену, чем линия с остановками и пусками.

В6. Что приводит в движение формовочные клети?

Клети механически приводятся в движение и синхронизируются со скоростью линии, а твердотельный сварщик и аккумулятор координируются для непрерывного производства.
