Обзор продукции

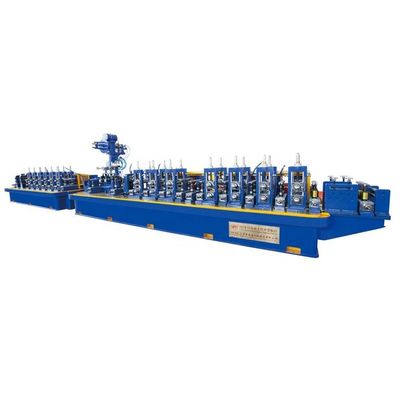

Стальные трубы ERW Tube Mill Machine с высокочастотным сваркой является полным производственным решением, предназначенным для производства высококачественных сварных стальных труб, используемых в строительстве, инфраструктуре,мебель, автомобильных компонентов, водного транспорта и промышленных применений.

Для многих производителей труб самой большой проблемой является не просто производство труб, а их последовательное, эффективное производство в соответствии с международными стандартами.неустойчивые размеры, чрезмерное время простоя и высокие затраты на производство могут значительно снизить прибыльность.

Этот высокочастотный ERW трубный завод интегрирует передовые технологии формирования рулонов, системы сварки HF, автоматические устройства размещения и интеллектуальные системы управления для обеспечения стабильного производства, высокой точности,и долгосрочной эксплуатационной надежности.

Результатом является производственная линия, способная производить круглые, квадратные и прямоугольные стальные трубы с отличной точностью измерений и прочностью сварки при сохранении высокой скорости производства.

Причины

Почему многие линии производства труб ERW борются с качеством?

Многие производители испытывают такие проблемы с производством, как:

Дефекты швов сварки

Недостаточный вход тепла или нестабильное давление сварки могут вызвать:

• Холодные сварки
• Неполный синтез
• Внутренние трещины
• Слабая прочность шва

Эти дефекты могут привести к отказу от продукта и жалобам клиентов.

Плохая точность измерений

Неправильная конструкция пропускания часто приводит к:

• Овальные трубы
• Отклонения от размера
• Недостаточная прямота
• Неравномерная толщина стенки

Эти проблемы становятся более серьезными при производстве конструктивных труб или высокоточных стальных труб.

Низкая эффективность производства

Традиционные трубные мельницы часто требуют:

• Долгое время смены проката
• Частые ручные настройки
• Высокая трудоемкость

Это уменьшает общую производственную мощность.

Высокий уровень материальных отходов

Нестабильные процессы формования могут увеличить уровень лома и потребление материалов, что напрямую влияет на производственные затраты.

Заключение:Большинство проблем с производством ERW возникают из-за нестабильных систем формовки, сварки и размеров.

Решение

Высокочастотная сварка ERW

Наша ERW трубная мельница предназначена для решения этих производственных проблем с помощью интегрированного производственного подхода.

Усовершенствованная технология формования рулонов

Степень формования постепенно преобразует стальные полоски в трубчатые формы с помощью множества точно спроектированных рулочных подстав.

Преимущества включают:

• Снижение внутреннего напряжения
• Лучшая геометрия труб
• Улучшение качества поверхности
• Более высокая устойчивость формирования

Высокочастотная система сварки

Устройство высокоскоростной сварки генерирует концентрированное тепло на краях ленты и сливает их под давлением.

Преимущества включают:

• Сильная целостность сварки
• Быстрая скорость сварки
• Зона с низким уровнем тепла
• Постоянное качество шва

Раздел точного размера

Размерное устройство контролирует окончательные размеры труб и прямоту.

Это помогает достичь:

• Терпимость к узкому диаметру
• Отличная округлость
• Лучшая отделка поверхности
• Постоянное качество продукции

Интеллектуальное управление ПЛК

Автоматизированная система управления обеспечивает:

• Мониторинг в реальном времени
• Сбор данных о производстве
• Автоматическая сигнализация об отказе
• Снижение зависимости от оператора

Снижение издержек производства

Оптимизированный производственный поток минимизирует:

• Материальные отходы
• Потребление энергии
• Время простоя
• Требования к техническому обслуживанию

Спецификации

Применение

Строительная промышленность

Используется для производства:

• Структурные стальные трубы
• Трубы для эскадров
• Компоненты строительной базы

Производство мебели

Подходит для производства:

• Трубки для стульев
• Рамы для столов
• Металлические конструкции мебели

Водный и жидкостной транспорт

Используется для:

• Водопроводы
• Сельскохозяйственные ирригационные системы
• Транспорт промышленных жидкостей

Автомобильная промышленность

Изготовление:

• Выхлопные трубы
• Трубки рамы сиденья
• Структурные компоненты транспортного средства

Проекты инфраструктуры

Применяется в:

• Мосты
• Аэропорты
• Промышленные предприятия
• Общественные коммунальные системы

Как это работает

Процесс изготовления труб ERW состоит из следующих этапов:

Шаг 1 Раскручивание

Стальные катушки загружаются на разворачиватель.

Шаг 2 щип и сварка

Концы катушек соединяются для обеспечения непрерывного производства.

Шаг 3 Хранение в аккумуляторе

Аккумулятор поддерживает бесперебойную подачу ленты.

Шаг 4 √ Формирование труб

Полоска проходит через формирующие стойки и постепенно становится трубчатой.

Шаг 5 Высокочастотная сварка

В то время как высокочастотный ток нагревает края ленты, давление создает сильный сварный швов.

Шаг 6 - охлаждение и размещение

Завариваемая труба охлаждается и входит в разметку для окончательного измерения.

Шаг 7 √ Резание летной пилы

Холодная или горячая летящая пила разрезает трубы на нужную длину.

Шаг 8 ️ Стол для выпуска и упаковка

Готовые трубы собирают, проверяют и готовят к отправке.

Как выбирать

Как выбрать правильную ERW трубную мельницу

Определить диапазон размеров труб

Выбирайте оборудование в соответствии с основными размерами производства.

Например:

• Трубки для мебели: 12,7-76 мм
• Структурные трубы: 60165 мм
• Трубы с API: 114 ∼ 219 мм

Оценка производственных мощностей

Перед выбором скорости линии и размера машины необходимо рассчитать годовые потребности в производительности.

Рассмотрим тип материала

Различные материалы требуют различных конфигураций формовки и сварки.

Примеры:

• Углеродистая сталь
• Оцинкованная сталь
• Сталь высокой прочности

Оценка требований к автоматизации

Полностью автоматические системы снижают затраты на рабочую силу и улучшают последовательность.

Обзор планов дальнейшего расширения

Выбор гибкой машины сегодня поможет избежать дорогостоящих обновлений в будущем.

Рекомендация:Выберите трубную фабрику, способную обеспечить как текущие потребности в производстве, так и будущие возможности рынка.

Почему выбрать металлургическое оборудование Zhongyue?

Обширный опыт работы в отрасли

Компания Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. специализируется на производстве труб ERW, квадратных труб, DFT и цельных стальных труб.

Инженерные знания

Наша команда предоставляет:

• Проектирование производственной линии
• Инженерная работа по прохождению проката
• Поддержка установки
• Услуги по вводу в эксплуатацию
• Обучение операторов

Опыт работы в глобальных проектах

Наше оборудование экспортировалось в:

• Индия
• Индонезия
• Россия
• Ближний Восток
• Африка
• Южная Америка

Надежный контроль качества

Каждая машина проходит проверку и испытания перед отгрузкой, чтобы обеспечить стабильную полевую производительность.

Частые вопросы

1Каково преимущество высокочастотного сварки в производстве труб ERW?

Высокочастотная сварка обеспечивает более высокую скорость, меньшее потребление энергии, более прочные швы сварки и лучшую размерную последовательность по сравнению с обычными методами сварки.

2Может ли эта машина производить квадратные и прямоугольные трубы?

Да, с помощью соответствующей системы формования и размеров машина может производить круглые, квадратные и прямоугольные стальные трубы.

3Каким стандартам может соответствовать производственная линия?

Линия может быть сконфигурирована для изготовления труб в соответствии с ASTM, API, EN, BIS, GB и другими международными стандартами.

4Какова типичная скорость производства?

В зависимости от размеров труб и толщины стенки, скорость производства может достигать 120 метров в минуту.

5Автоматическая смена рулонов доступна?

Да, опциональные системы быстрой смены и полностью автоматической смены рулонов могут значительно сократить время простоя при смене размера.

Заключение

Для производителей стальных труб, которые ищут более высокую производительность, лучшее качество сварки и более низкие эксплуатационные затраты, высокочастотная сварочная трубная фабрика ERW обеспечивает проверенное и масштабируемое решение.С помощью передовых технологий формования, точные системы сварки и интеллектуальная автоматизация, производители могут последовательно производить высококачественные стальные трубы, которые отвечают требованиям современного строительства, инфраструктуры, автомобильной промышленности,и промышленных рынков.
