Производство горячо прокатанных стальных труб

Технология с 1994 года Улучшить в процессе производства

Модель машины: ZY-273

Обзор продукции

Табличный завод ERW из горячо прокатаной стали предназначен для производства круглых сварных стальных труб внешнего диаметра от 88,9 мм до 273 мм.

Он подходит для производителей, которым необходимо стабильное производство круглых труб среднего и большого размера для строительства, строительной техники, трансмиссии жидкости, рамок машин,и промышленных стальных труб.

Эта линия использует горячо прокатаную стальную ленту в качестве сырья.лента непрерывно обрабатывается в круглые стальные трубы ERW.

Проблема

Многие производители стальных труб сталкиваются с одной и той же проблемой: производство труб ERW большого диаметра заключается не только в формировании круглой трубы.консистентный сварный швов, качество поверхности приемлемо, и скорость производства надежна.

Когда размер трубы достигает 88,9 мм до 273 мм, небольшие ошибки в питании ленты, углом формирования, выравнивании краев, теплом сварки или давлением на размерах могут привести к овальности, плохому качеству сварки,неустойчивая длина резки, и высокий уровень отходов.

Прямой ответ

Эта трубная фабрика ERW решает проблему производства средних и больших круглых стальных труб путем сочетания тяжелой формовой стойки, высокочастотного сварки, точного размещения, стабильного накопления полос,и специальные инструменты для 88Производство труб длиной.9 мм. 273 мм.

Это не просто демонстрация продукта, это полное производственное решение для покупателей, которым необходимо построить или модернизировать линию производства круглых стальных труб большого диаметра.

Причины

Производство горячо прокатаных стальных труб большого диаметра имеет более высокие технические трудности, чем производство небольших труб.

Горяче прокатаная стальная лента обычно имеет более высокую толщину, более сильную силу отскока, поверхностный масштаб и возможные вариации в ширине или толщине.Край ленты должен быть точно направлен перед сваркой.Если выровнение краев нестабильно, сварный шва может стать слабым или неравномерным.

Еще одной распространенной причиной сбоев в производстве является плохая координация между скоростью формования, мощностью сварки, силой сжатия и состоянием охлаждения..При слишком высокой температуре область сварки может сгореть, деформироваться или создать избыточный отрыв.

Для труб от 88,9 мм до 273 мм также важны прочность рамы машины и конструкция рулонов.отклонение диаметра, проблемы с прямотой и низкая урожайность.

Вывод очевиден: производство крупных труб ERW требует полного процесса проектирования, а не только одного участка машины.

Решение

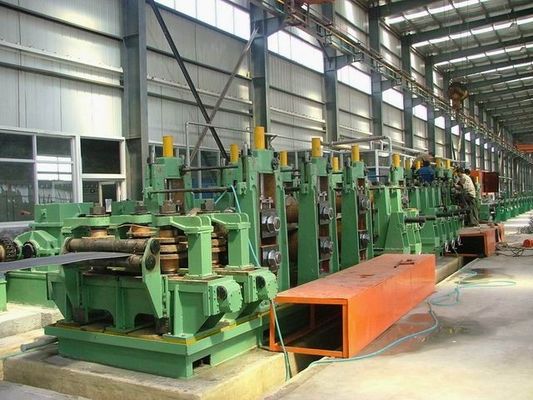

Этот горячо прокатаный стальной трубный завод ERW построен как полная производственная линия для стабильного производства круглых труб.

Линия может быть сконфигурирована с развертывателем, сварщиком срезки и конца, аккумулятором, формирующей секцией, системой высокочастотного сварки, сжатиями, обработкой косточек сварки, охлаждающей секцией, размерами,устройство выпрямления, летящая пила, и столик.

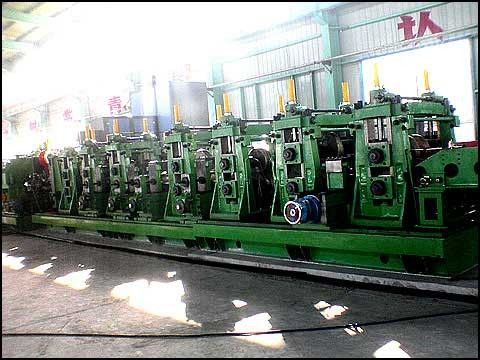

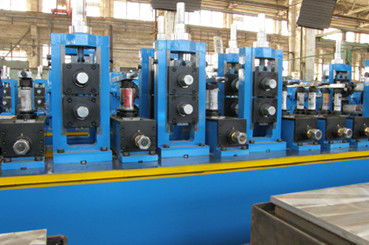

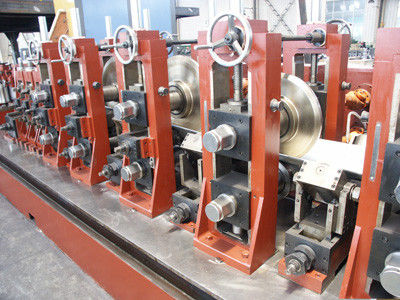

Для формования секции, мельница использует несколько рулонных формовочных стендов, чтобы постепенно формировать горячо прокатаную полосу в круглую трубу.

Для секции сварки высокочастотная система сварки быстро нагревает края ленты. Сжатые ролики сжимают нагретые края вместе, чтобы сформировать непрерывный продольный швов сварки.

Для размера секции, сварная труба корректируется к целевому диаметру и округлости.или последующей переработки.

Технология металлургического оборудования Чжанцзянган Чжунюэ может настроить линию в соответствии с диаметром трубы, толщиной стенки, качеством стали, требованиями к выходу, расположением мастерской, местным источником питания,и стандарт целевого продукта покупателя.

Окончательное решение - это производственная линия, которая помогает клиентам снизить затраты на пробные ошибки, улучшить консистенцию труб и построить более надежный процесс производства крупногабаритных ERW-труб.

Спецификации

Нижеприведенные спецификации основаны на диапазоне производства круглой ERW трубы 88,9 мм 273 мм. Окончательные параметры должны быть подтверждены в соответствии с толщиной стенки, качеством стали, скоростью производства,требования к сварке, и расположение фабрики.

Применение

Эта трубная фабрика ERW подходит для заводов, производящих средние и большие круглые сварные стальные трубы.

Строительные и структурные трубы

Линия может производить круглые трубы для стальных конструкций, систем поддержки зданий, колонн, рамок и общих строительных проектов.

Для этого применения покупатели обычно сосредотачиваются на точности диаметра трубы, прочности шва сварки, прямоте и стабильной производительности.

Промышленные трубы и трубы для машин

Машина может быть использована для производства круглых труб для рамок машин, поддержки оборудования, конвейерных систем, сельскохозяйственной техники и промышленного производства.

Для этого трубка должна иметь стабильную округлость и постоянную толщину стенки для поддержки резки, сварки, изгиба или сборки.

Труба для передачи жидкости

При правильной конфигурации сварки и оборудовании для проверки линия может поддерживать производство сварных труб, используемых для воды, жидкости низкого давления и общего трубопровода.

Для этого применения клиенты должны рассмотреть возможность добавления гидроиспытания, испытания вихревого тока, ультразвукового испытания или оборудования, ориентированного на конец, в соответствии с требованиями рынка.

Инфраструктурные и инженерные проекты

Большие круглые трубы от 88,9 мм до 273 мм часто используются в дорожных сооружениях, перилах, конструктивных опорах, трубопроводах и инженерных стальных компонентах.

Для этого применения важна стабильность производства и эффективность изменения размера, поскольку заводам может потребоваться обрабатывать различные спецификации труб для различных заказов проектов.

Как это работает

Процесс начинается с горячо прокатаных стальных катушек, которые загружаются на разворачиватель и подаются в линию.

Голова и хвост ленты могут быть соединены с помощью цельно-сварного блока. Это сокращает время простоя и позволяет непрерывно производить при смене катушек.

Аккумулятор хранит полосу материала до формирования секции. Это позволяет формирования и сварки секции продолжать работать, пока оператор готовит следующую катушку.

В разделе формования плоская полоса постепенно формируется в открытую круглую трубку.

В секции сварки высокочастотный ток нагревает края ленты.

После сварки трубку проводят через охлаждение и размещение.

Наконец, летящей пилой или холодной пилой трубку разрезают до требуемой длины и переносят на столик для сбора, осмотра или упаковки.

Вывод прост: стабильное производство труб ERW зависит от непрерывного питания лентой, точного формования, контролируемой сварки, точного размещения и надежной резки.

Как выбирать

1. Выберите по диаметру трубы

Если ваш основной ассортимент продукции составляет от 88,9 мм до 273 мм круглых труб, эта линия подходит для производства среднего и большого диаметра ERW труб.

Если вам требуется производство как круглых, так и квадратных труб, дизайн формовки и размеров должен обсуждаться отдельно, поскольку требования к инструментам и нижеполовому производству могут меняться.

2Выбирайте по толщине стены.

Толщина стенки напрямую влияет на силу формирования, мощность двигателя, мощность сварки, материал ролика и прочность рамы машины.

Более толстая горячекатаная лента требует более прочных стойков, более высокой жесткости формования и более тщательного контроля тепла сварки.

3Выбирайте по классу стали.

Различные сорта стали имеют различное поведение формирования.

Перед подтверждением модели машины покупателям следует предоставить стальную категорию, ширину полосы, диапазон толщины и стандарт целевой трубы.

4. Выберите по требованиям к выходу

Если покупателю необходима высокая годовая производительность, линия должна быть оснащена подходящим аккумулятором, стабильной системой привода, эффективной системой резки и надежным автоматическим управлением.

Для производства, основанного на проекте с многочисленными изменениями размера, с самого начала следует рассмотреть проект инструмента и метод изменения размера.

5. Выберите по конечному использованию труб

Строительные трубы, механические трубы и жидкостные трубы имеют разные требования к качеству.

Для более высоких требований к качеству покупателям может понадобиться дополнительное оборудование, такое как испытание швов сварки, гидротестер, машина для выпрямления, машина для обращения к концу, система маркировки или автоматическая упаковочная система.

6. Выберите по заводской схеме

Трубная мельница должна соответствовать длине мастерской покупателя, вместимости крана, площади хранения катушек, источнику питания, состоянию фундамента и потоку материалов.

Хорошая планировка сокращает время обработки, повышает безопасность и облегчает повседневную эксплуатацию.

Частые вопросы

1Какой размер трубы может производить эта трубная фабрика ERW?

Этот трубный завод предназначен для производства круглых стальных труб с наружным диаметром от 88,9 мм до 273 мм. Диапазон толщины стенки должен быть настроен в соответствии с классом стали, применением, способностью формирования,и конфигурации сварки.

2. Подходит ли эта машина для горячего проката стальной ленты?

Да. линия предназначена для производства горячо прокатаных стальных ERW труб. поскольку горячо прокатаная лента имеет более высокую силу формования и поверхностные характеристики, формования стойки, рулон инструмента, сварочной мощности,и размеры секции должны быть тщательно сопоставлены.

3Может ли линия производить стальные трубы?

Да, она может производить круглые сварные стальные трубы для строительства, конструктивных рамок, инженерных подкреплений, изготовления машин и других промышленных применений.требуемое оборудование для осмотра и отделки должно быть подтверждено до производства.

4Какая информация необходима перед предложением?

Покупатели должны предоставить диапазон наружного диаметра трубы, диапазон толщины стенки, уровень стали, ширину катушки, целевую скорость производства, окончательное применение трубы, местное питание, расположение мастерской,и требуемое оборудование ниже по производству.

5Можно ли настроить производственную линию?

Да, линия может быть настроена по дизайну формовки, системе сварки, способу резки, уровню автоматизации, диапазону скорости, вспомогательному оборудованию и планировке.Конфигурация важна, потому что производство труб ERW большого диаметра зависит от реального ассортимента продукции покупателя и условий на заводе.

Рекомендуемый вспомогательный контент для лучшего охвата поиска

Техническая статья: Как контролировать качество сварки при производстве крупных труб ERW

В этой статье можно объяснить тепловой вход сварки, давление сжатия, подготовку края, охлаждение шва сварки и распространенные дефекты сварки.Он поддерживает покупателей, которые ищут технические решения перед покупкой трубной мельницы.

Индустрия Статья: Почему горячо прокатаные трубы ERW используются в строительных и промышленных проектах

Эта статья может объяснить спрос на средние и большие круглые сварные трубы в стальных конструкциях, инфраструктуре, машиностроении и транспортировке жидкостей.

Случай применения: 88,9 мм ≈ 273 мм ERW трубная мельница для изготовления структурных труб

Эта страница может показать макет мастерской, процесс потока, образцы труб, результат ввода в эксплуатацию и заявки клиента.

Заключительное резюме

Табличный завод ERW из горячего стали для производства круглых стальных труб размером 88,9 мм ≈ 273 мм является полным решением для производителей, которым необходимо стабильное производство сварных труб большого диаметра.

Он помогает решить ключевые проблемы точности формования, стабильности шва сварки, округлости труб, точности резки и непрерывности производства.

Для покупателей правильный выбор должен основываться на размерах труб, толщине стенки, качестве стали, целевой производительности, стандарте применения и расположении завода.

Производственный процесс трубной фабрики ERW:

По разным клиентам, машины состоят из разных процессов, но наша компания имеет стандартный производственный процесс, как взрыв, это для вашей справки,Предположим, что у вашей компании есть особые требования., мы могли бы обсудить и сделать ваш специальный дизайн.

Развертыватель→ Машина для сварки и стрижки→ Аккумулятор (клетка) →Машина для формования→ Сварка HF→ Машина для размещения→ Летящая пила (холодная пила) → Стол для выпуска
