ERW 219 Машины для изготовления стальных труб

H1: Высокоточная стальная труба изготовительная машина с высокочастотным током для производства сварных труб 10 ′′ 165 мм

Обзор продукции

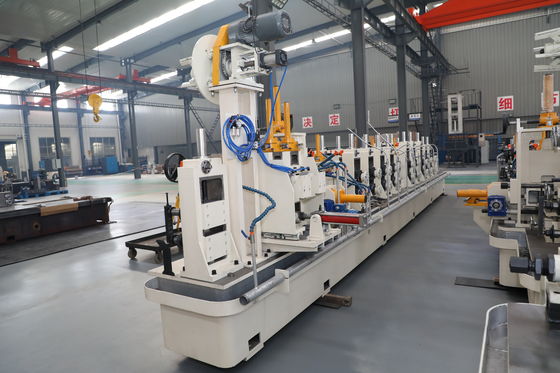

ВМашина для изготовления высокоточных стальных труб с высокочастотным токомпредназначен для производителей, которым требуется стабильное производство сварных труб, точные габариты труб и надежное качество шва сварки.

Эта машина подходит для производства круглых труб, квадратных труб, прямоугольных труб, конструктивных труб, мебельных труб, строительных труб и общепромышленных сварных труб.

Это не просто стальная труба.

Это полное производственное решение для заводов, которым требуется высокоточное формирование, высокочастотная сварка, стабильное размещение, непрерывная резка и долгосрочная эффективность производства.

Проблема

Многие производители сварных труб сталкиваются с одними и теми же производственными проблемами:

Диаметр трубы не соответствует.
Изменения качества сварного шва во время производства.
Дефекты поверхности труб увеличивают разрыв.
Прямость труб не соответствует требованиям заказчика.
Скорость производства высока, но качество готовой трубы нестабильно.

Для покупателей ключевой вопрос не только:

Может ли эта машина производить стальные трубы?

Важнее вопрос:

Может ли эта высокочастотная труба изготавливает точные сварные трубы непрерывно со стабильным качеством и меньшим количеством отходов?

Ответ зависит от точности формовки, стабильности течения сварки, контроля сжатия рулонов, точности размеров, контроля охлаждения и точности резки.

Заключение:
Высокоточная машина для изготовления труб должна помочь заводу контролировать качество труб от подачи стальных полос до окончательного выпуска труб.

Причины

Почему качество сварных труб становится неустойчивым

Производство сварных труб - это непрерывный процесс формирования и сварки.

Стальная лента должна постепенно формироваться в виде трубки, прежде чем края ленты будут сварлены друг с другом высокочастотным током.

Если какая-то часть линии нестабильна, то качество трубы будет нарушено.

Плохая точность формирования может создать нестабильный заварный пробел.

Нестабильный ток сварки может вызвать слабые сварки, чрезмерное сжигание или непоследовательную прочность шва сварки.

Неправильное регулирование размера может привести к отклонению диаметра, плохой квадратной форме трубы или изгибу трубы.

Частые причины дефектов труб

Первая распространенная причина - плохая конструкция проката.

Если лента согнута слишком быстро, на ней могут появиться краевые волны, морщины, царапины на поверхности или нестабильная форма трубы.

Вторая причина - нестабильная высокочастотная сварка.

Если сила сварки, скорость линии и сила сжатия не совпадают, шва может стать слабой или нерегулярной.

Третья причина - недостаточная жесткость машины.

Когда машина вибрирует во время производства, прямота трубы и положение шва могут стать нестабильными.

Четвертая причина - плохая координация охлаждения и размеров.

Если труба входит в размеры до правильного охлаждения, окончательные размеры могут измениться после производства.

Почему важна высокая точность

Высокая точность важна, поскольку сварные трубы часто используются в процессах ниже по течению, таких как резка, проколка, изгиб, сварка, оцинковка, нанесение нитей и сборка.

Если размер трубы нестабилен, каждый процесс ниже по течению становится сложнее.

Это означает более высокие затраты на рабочую силу, больше отклонений и больше жалоб клиентов.

Заключение:
Большинство проблем с качеством труб возникает не из-за одного участка.
Обычно они возникают в результате комбинированного эффекта формирования, сварки, охлаждения, размера и неустойчивости резки.

Решение

Полное решение для производства высокочастотных сварных труб

Решение заключается в использовании стальной трубопроводной машины с точными формовочными подставками, стабильным высокочастотным оборудованием для сварки, точными подставками для измерения размеров и надежными системами резки.

Эта линия разработана для улучшения:

Точность размеров труб.
Устойчивость шва сварки.
Прямость трубы.
Качество поверхности.
Повторяемость производства.
Использование материалов.
Долгосрочная эффективность производства.

Высокоточное решение для формования

В разделе формования используется несколько подшипников для постепенного формирования стальной ленты в трубку.

Это уменьшает внезапные деформации и помогает сохранить краины ленты стабильными до сварки.

Стабильное выравнивание краев важно, потому что процесс высокочастотного сварки зависит от контролируемого разрыва сварки.

Если края не выровнены должным образом, даже хорошая система сварки не сможет произвести надежный швов сварки.

Решение для сварки высокочастотным током

Высокочастотный ток быстро нагревает края ленты, прежде чем они будут сжаты.

Нагрев сосредоточен вблизи края трубы, что помогает повысить эффективность сварки и уменьшить ненужное влияние тепла на весь корпус трубы.

Результат сварки зависит от правильного соответствия мощности сварки, скорости линии, силы сжатия и толщины материала.

Стабильная высокочастотная система сварки помогает уменьшить дефекты швов и повышает надежность непрерывного производства.

Размер и резка

После сварки труба проходит через секции охлаждения и размера.

Размерная секция корректирует конечный диаметр трубы, размер квадратной трубы, прямоугольный профиль и прямоту.

Система резки разрезает готовые трубы до требуемой длины, пока линия продолжает работать.

Летающая пила или холодная режущая пила могут быть выбраны в соответствии с размером трубы, толщиной стенки, скоростью и требованиями качества конечной поверхности.

Заключение:
Машина - это не только машина для формования или сварная установка.
Это полнофункциональное решение для производства высокоточных сварных труб.

Спецификации

Окончательные спецификации должны быть подтверждены в соответствии с чертежами труб, толщиной стенки, классом материала, производственной мощностью, требованиями к качеству и планировкой мастерской.

Применение

Производство строительных труб

Эта машина может производить сварные стальные трубы, используемые в строительстве, лесомашинах, ограждениях, перилах, системах опоры и легких конструкциях зданий.

Для строительных трубопроводных приложений важна прямота труб, надежность шва сварки и размерная стабильность.

Стабильное производство помогает уменьшить отказ во время проверки проекта и последующего изготовления.

Производство труб для мебели

Машина также может производить трубы для мебели, используемые для стульев, столов, кроватей, полок, стеллажей и рамок офисной мебели.

Мебельные трубы обычно требуют гладкой поверхности и точного размера.

Если размеры труб нестабильны, то изгиб, прокол, сварка и окончательная сборка становятся трудными.

Производство конструкционных труб

Для квадратных и прямоугольных структурных труб машина может производить трубы, используемые в рамах машин, системах хранения, сельскохозяйственном оборудовании, транспортных конструкциях и промышленных опорах.

Для этих изделий важна форма угла, плоскость сторон, прямота и консистенция шва.

Производство промышленных труб

Машина также может поддерживать производство промышленных труб для производства оборудования, механических деталей, складских конструкций и инженерного использования.

Высокая точность производства улучшает эффективность резки, бурения, изгиба, покрытия и сборки.

Заключение:
Эта машина подходит для производителей, которым необходимо стабильное качество сварных труб в различных формах труб и сценариях применения.

Как это работает

Процесс производства

Типичная высокочастотная сварная трубная линия включает:

Загрузка стальной катушки
Разворачиваю.
Уравнение полосы.
Обрезка и сварка задниц.
Аккумулятор.
Сформируем ролл.
Сварка высокочастотным током.
Удаление внешнего зазора.
Охлаждается.
Размеры.
Выпрямляю.
Режу.
Заканчиваю коллекцию труб.
Факультативный осмотр.

Процесс формирования

Стальная лента входит в формовую секцию после разворачивания и выравнивания.

Многочисленные формовочные стойки постепенно изгибают полоску в форму трубки.

Процесс формования должен держать оба края ленты выровненными перед сваркой.

Хорошее выравнивание краев уменьшает дефекты швов сварки и улучшает стабильность сварки.

Процесс сварки высокой частоты

Высокочастотный ток нагревает края ленты в точке сварки.

Сжатые ролики сжимают нагретые края вместе, чтобы сформировать непрерывный сварный швов.

После сварки можно удалить наружную осколку, чтобы улучшить качество поверхности.

Процесс сварки должен соответствовать толщине материала, скорости линии, мощности сварки и сжатия.

Процесс размера и выпрямления

После сварки и охлаждения труба входит в разметку.

Размерные роллы корректируют окончательные размеры труб и улучшают округлость, квадратный профиль труб или прямоугольную форму труб.

Оборудование для выпрямления помогает улучшить окончательную прямоту трубы перед резкой.

Процесс резки

Система резки разрезает трубу на нужную длину, пока линия продолжает производство.

Летающая пила подходит для непрерывного производства.

Холодную режущую пилу можно выбрать, когда покупателю требуется лучшее качество конечной поверхности и меньше рва.

Заключение:
Принцип работы - это непрерывный процесс формирования, сварки, охлаждения, размещения, выпрямления и резки.
Устойчивая координация между этими секциями определяет конечное качество трубы.

Как выбирать

1. Выберите в соответствии с формой трубы

Если основной продукт - круглая труба, то машина должна сосредоточиться на круглости, стабильности пробела сварки, точности размеров и прямоте.

Если основной продукт представляет собой квадратную или прямоугольную трубку, машина должна сосредоточиться на формировании углов, плоскости сторон, точности профиля и противокривой производительности.

2. Выберите в соответствии с диапазоном размера трубы

Покупатель должен подтвердить круглый диаметр трубы, размер квадратной трубы, размер прямоугольной трубы и толщину стенки.

Широкий диапазон размеров требует более прочных формовочных подставок и большего планирования инструментов для прокатки.

В узком диапазоне размеров может использоваться более простая и экономичная конфигурация машины.

3. Выберите по типу материала

Углеродистая сталь обычно используется для конструктивных труб и общих сварных труб.

Оцинкованная сталь требует лучшей защиты поверхности во время формования.

Нержавеющая сталь требует тщательного выбора материалов для ролика и контроля над царапинами на поверхности.

Сталь с низким уровнем сплава может потребовать более сильной формовочной способности и стабильного контроля сварки.

4. Выберите в соответствии с требованиями к сварке

Высокочастотная сила сварки должна соответствовать диаметру трубы, толщине стенки, материалу и скорости производства.

Если мощность сварки слишком низкая, шв. может не сжиматься должным образом.

Если сила сварки слишком высока, край трубы может перегреться или сгореть.

Правильная конфигурация сварки должна быть выбрана инженерами в соответствии с реальными производственными параметрами.

5Выберите в соответствии со скоростью производства.

Более высокая скорость может увеличить производительность, но только если формирование, сварка, охлаждение, размеры и резка стабильны.

Для высокоточного производства труб стабильное качество важнее максимальной скорости.

Наилучшая скорость производства - это скорость, которая балансирует производительность, качество сварки и измерение.

6. Выберите в соответствии с требованиями резки

Летающая пила подходит для высокоскоростного непрерывного производства.

Холодная пила подходит, когда покупателю требуется лучшее качество конца трубы, меньше рва и более чистые поверхности резки.

Метод резки должен быть выбран в соответствии с материалом трубы, толщиной стенки, скоростью и стандартом, принятым клиентом.

7. Выберите в соответствии с требованиями инспекции

Для рынков более высокого качества могут быть добавлены дополнительные системы контроля.

К ним могут относиться испытания вихревого тока, онлайн-измерение диаметра, контроль длины и мониторинг шва сварки.

Конфигурация инспекции должна соответствовать требованиям покупателя и требованиям клиента.

8. Выберите в соответствии с заводской планировкой

Перед заказом оборудования покупатель должен подтвердить длину мастерской, вместимость крана, состояние фундамента, питание, систему охлаждения воды и направление потока материала.

Правильная планировка уменьшает проблемы с обработкой и повышает эффективность производства.

Заключение:
Правильную машину для изготовления труб следует выбирать в зависимости от продукта труб, материала, требований к сварке, производственной мощности, потребностей в инспекции и условий на заводе.

Информация о потенциале компании и доверии

Компания Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd.предоставляет индивидуальные решения для производственных линий сварных труб для различных применений труб, материалов и требований рынка.

Наша инженерная поддержка может включать:

Анализ размера трубы и толщины стенки.
Обзор материалов и требований к сварке.
Обсуждение конфигурации сварки высокой частоты.
Проектирование конструкции машины.
Планирование рулового инструмента.
Поддержка заводской планировки.
Руководство по установке.
Обучение операторов.
Техническая служба послепродажи.
Поддержка оптимизации производства.

Мы не рекомендуем выбирать машину для изготовления труб только по диаметру трубы.

Надежное решение для производства сварных труб должно быть выбрано в зависимости от формы труб, толщины стенки, типа материала, требований к сварке, скорости производства, уровня проверки,и применение в дальнейшем производстве.

Это помогает клиентам снизить инвестиционный риск и избежать проблем с производством после установки.

Частые вопросы

1Что такое высокоточная стальная труба?

Машина для изготовления высокоточных стальных труб - это сваренная линия производства труб, предназначенная для производства труб с стабильными габаритами, надежными швами сварки, хорошей прямотой и постоянным качеством поверхности.

Обычно это включает в себя раскрутку, формирование, высокочастотную сварку, размещение, выпрямление, резку и сбор готовых труб.

2Что делает высокочастотный ток при сварке труб?

Высокочастотный ток быстро нагревает края стальных полос в точке сварки.

После нагрева сжатые ролики сжимают края, образуя непрерывный сварный швов.

Этот метод широко используется для производства сварных труб, потому что он поддерживает непрерывное производство и эффективную сварку.

3Может ли эта машина производить круглые, квадратные и прямоугольные трубы?

- Да, это так.

Машина может быть сконфигурирована для производства круглых труб, квадратных труб и прямоугольных труб, если требуемый диапазон размеров и толщина стенки в пределах проектной мощности машины.

Окончательная способность зависит от инструментария рулонов, структуры формования, размера секции и конфигурации системы сварки.

4Какие факторы влияют на качество сварного шва?

Качество шва сварки зависит от качества стальной ленты, точности формирования краев, мощности сварки, скорости линии, силы сжатия, контроля охлаждения и удаления зазора.

Жесткость машины и регулировка оператора также влияют на долгосрочную стабильность сварки.

5Как выбрать подходящую высокочастотную трубную машину?

Вы должны предоставить диаметр трубы, размер квадратной трубы, размер прямоугольной трубы, толщину стенки, класс материала, целевую скорость производства, годовую производительность, длину резки и требования к проверке.

С учетом этих деталей инженеры могут рекомендовать подходящую прокладку, систему высокочастотного сварки, способ резки, уровень автоматизации и план обработки инструментов.

Предложенное содержимое

Техническая статья / Как

Как сварка высокочастотным током повышает эффективность производства стальных труб

В этой статье объясняются принципы высокочастотного сварки, нагревание краев, сжатие роликов, управление швами сварки и распространенные дефекты сварки.

Анализ отрасли / Почему

Почему высокоточные машины для изготовления труб снижают стоимость лома в производстве сварных труб

В этой статье можно проанализировать отклонения измерений, сбои сварного шва, материальные отходы, время простоя производства и стоимость отказа клиента.

Случай применения / Где

Тематическое исследование проекта производства высокочастотных сварных труб

На этой странице можно показать диапазон размеров труб, тип материала, конфигурацию мощности сварки, скорость производства, систему резки, макеты мастерских и готовое применение труб.

1Завершите информацию о продукте:

2Процесс производства стальной трубной машины:

Высокочастотный прямой швов квадратный стальной трубки изготовления машина используется для выравнивания фиксированной ленты после резки линии и ввода его в формовочной машины, изгибают топониппе на ролике,Растопить края полосы через высокочастотный ток, сжимают и сварят трубу, чтобы закрыть ее сжимательным роллом, машина для изготовления квадратных стальных труб высокой скорости также называется ERW трубопровод.

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table→straighten machine→hydro testing machine→ end facing machine→UT testing machine→Marking→Painting→weight→packing

3. краткое описание применения стальных труб:

Машина для изготовления стальных труб, известная как линия производства стальных труб, использующая высокочастотный сварщик и ролики для производства всех видов стальных труб, профилей и т. д.также широко используется в строительных трубах, прецизионные трубы, авто трубы, ограждение, теплообменник, мебель трубы, трубы давления, с подходящим оборудованием для отделки, машина также может способны производить API трубы, газ транспортировки,и высококачественные трубы и так далее.

4Преимущество:

Производство труб - это отрасль, которая нуждается в квалифицированных машинах и опытных технологиях, которые соединяются для производства продуктов, что означает, что машина и опыт являются важными,наша компания только стальные трубы изготовления машины изготовления кто использует самостоятельную машину для производства стальных труб в больших количествахВыбирайте нас, вы не только получаете машину от нас, вы также получаете опытную технологию от нас.

5Распределение рынка:

Вначале мы производим и продаем стальные трубовые машины только на внутреннем рынке, во время открытия и развития политики страны,Также с улучшением технологий, мы начинаем экспорт оборудования с 2006 года, и теперь стальной трубы изготовления машины была экспортирована в более чем 70 стран, основной рынок, как Азия, Северная Америка, Южная Америка, Европа,Ближний Восток, Юго-Восточная Азия и Африка.

6Спецификация машины для изготовления стальных труб

В соответствии с требованиями рынка, мы получили стандартные модели, и это только для вашей справки.Производственный ассортимент и основные технические могут быть регулируемы предположить, что ваша компания имеет особые требования.
