Оборудование для формирования рулонов с открытым профилем из стали для производства промышленных труб и структурных профилей

ZY-45 Трубопрокатный стан для производства мебельных труб, строительных труб и т. д.

Общая инструкция продукта

Оборудование для производства рулонов открытого профиля из стали для промышленных трубпредназначен для производителей, которым необходимо непрерывное производство открытых стальных профилей, секций промышленных труб, конструкционных профилей, опорных профилей, компонентов рам и металлических профилей по индивидуальному заказу.

Эта страница представляет собой не только представление продукта. В нем объясняется, какую проблему решает оборудование, почему формовка открытого профиля требует стабильной конструкции, как работает машина и как покупателям следует выбрать правильную конфигурацию для промышленного производства.

Изделия с открытым профилем широко используются в строительстве, машиностроении, логистическом оборудовании, промышленных каркасах, системах кабельных лотков, опорных кронштейнах и в конструкциях, связанных с трубами. По сравнению с производством обычных сварных труб, при профилировании валков открытого профиля больше внимания уделяется точности сечения, контролю кромок, прямолинейности, координации положения отверстий и стабильному формованию сложных форм.

Для покупателей ключевым вопросом является не просто «сколько стоит машина?» Реальный вопрос заключается в том, сможет ли оборудование производить профиль необходимой формы непрерывно, со стабильными размерами, низкими отходами материала и надежной длительной работой.

Компания Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. может предоставить индивидуальные решения для профилирования рулонов с открытым профилем в соответствии с чертежом профиля, маркой материала, толщиной, скоростью производства, требованиями к штамповке, методом резки и планировкой цеха.

Информация о сырье:

Готовая информация о продукте:

Причина

Многие производители промышленных профилей сталкиваются с проблемами качества, поскольку открытые профили более чувствительны к формовочной конструкции, чем простые круглые трубы.

Открытые профили не имеют при формовке замкнутой сварной конструкции. Это означает, что материал легче деформировать, скручивать, пружинить или терять точность размеров после выхода из прокатных клетей. Если формовочные ролики спроектированы неправильно, готовый профиль может иметь неровные края, нестабильную ширину, плохую прямолинейность или отклонение угла.

Другая распространенная причина – несоответствие материала и конфигурации машины. Различные стальные материалы имеют разный предел текучести, покрытие поверхности, допуск по толщине и упругость. Для оцинкованной стали, углеродистой стали и высокопрочной стали могут потребоваться разное давление формовки, материал роликов, контроль смазки и точность выравнивания.

При производстве промышленных труб и структурных профилей ошибки в размерах могут создать реальные производственные проблемы. Профиль, который визуально выглядит приемлемо, все равно может выйти из строя при сборке, сварке, креплении болтами или установке. Это приводит к переделкам, перерасходу материалов, жалобам клиентов и нестабильным поставкам.

Поэтому машину следует выбирать на основе чертежа изделия и реального применения, а не только по названию модели машины.

Решение

Решение состоит в том, чтобы использовать специальное оборудование для профилирования стальных рулонов с открытым профилем, разработанное в соответствии с требуемым сечением профиля.

Производственная линия формирует плоскую стальную полосу необходимой формы открытого профиля с помощью нескольких прокатных клетей. Каждая клеть контролирует определенный угол формовки и постепенно превращает полосу в окончательный профиль. Этот прогрессивный метод формования снижает напряжение материала и повышает стабильность размеров.

Для профилей, связанных с промышленными трубами, оборудование может быть сконфигурировано с функциями разматывания, правки, штамповки, профилирования, резки, выпускного стола и дополнительной автоматической укладки в стопку. Если для продукта требуются отверстия, прорези, выемки или монтажные позиции, система перфорации может быть интегрирована до или после формования в зависимости от структуры продукта.

Оборудование также может быть спроектировано для различных методов резки, таких как гидравлическая резка, летучая резка или серворезка. Правильная система резки зависит от формы профиля, точности длины резки, скорости производства и требований к контролю за заусенцами.

Хорошо спроектированная линия профилирования рулонов с открытым профилем помогает производителям повысить эффективность производства, сократить операции ручной формовки, поддерживать постоянство размеров профиля и поддерживать массовое производство для промышленных проектов.

Преимущество компании

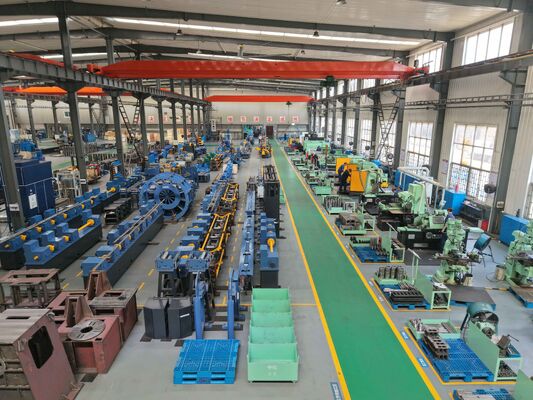

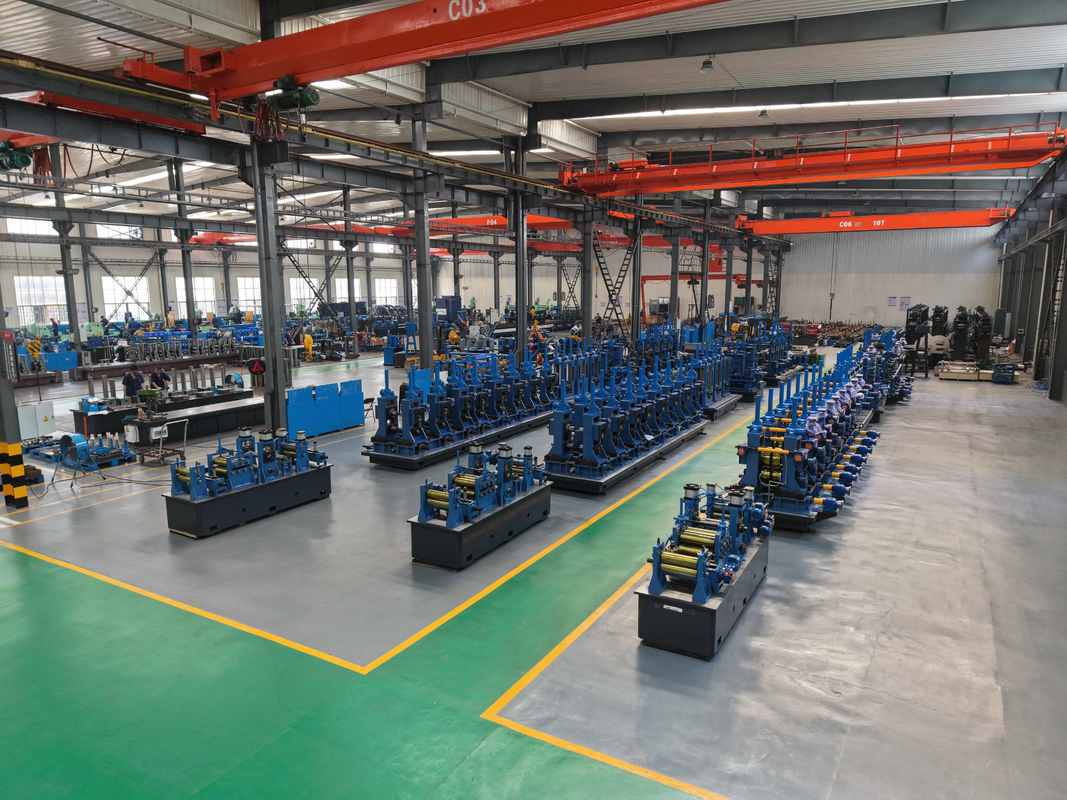

Производство труб - это отрасль, которая нуждается в сочетании квалифицированного оборудования и опытных технологий для производства продукции. Это означает, что важны и машина, и опыт. Наша компания является единственным производителем трубных заводов, который использует собственные машины для производства стальных труб в больших количествах. Мы совершенствуем нашу машину, запуская ее, чтобы получить опытную технологию. Выбрав нас, вы не только получите у нас машину, но и получите от нас опытную технологию.

Распределение рынка:

Вначале мы производим и продаем трубные станы только на внутреннем рынке, во время открытия и разработки политики страны, а также с усовершенствованием технологий, мы начинаем экспорт оборудования с 2006 года, и теперь трубный стан экспортируется в более чем 70 стран, основные рынки, такие как Азия, Северная Америка, Южная Америка, Европа, Ближний Восток, Юго-Восточная Азия и Африка. Мы получаем репутацию на мировом рынке.

Приложение

Оборудование для профилирования стальных профилей с открытым профилем используется во многих отраслях промышленности, где требуется стабильная форма профиля и повторяемость производства.

Типичные области применения включают в себя опоры для промышленных труб, компоненты стальной рамы, монтажные каналы, профили для поддержки конструкций, детали складских стеллажей, профили конструкций машин, монтажные секции для солнечных батарей, компоненты кабельных лотков, профили для ограждений и металлические профили по индивидуальному заказу.

В промышленных трубопроводных системах открытые профили часто используются в качестве опорных конструкций, кронштейнов, зажимов, направляющих или монтажных рам. Эти детали должны точно соответствовать трубопроводной системе, особенно при использовании в крупных проектах, требующих многократной сборки.

В машиностроении и оборудовании открытые профили используются для изготовления рам, крышек, направляющих, деталей арматуры и соединений конструкций. Стабильные размеры профиля помогают сократить время сборки и улучшить консистенцию конечного продукта.

Для строительных и инфраструктурных проектов открытые стальные профили должны отвечать практическим требованиям, таким как выдержка нагрузки, устойчивость к коррозии, удобство установки и повторяемость размеров. Таким образом, оборудование для профилирования должно быть спроектировано с учетом как эффективности производства, так и надежности конечного использования.

Как это работает

Производственный процесс начинается с загрузки рулона стали на разматыватель. Затем стальная полоса направляется в систему правки, чтобы уменьшить память рулона и улучшить стабильность подачи.

Если в продукте требуются отверстия или прорези, перед секцией профилирования можно добавить систему перфорации. Предварительная штамповка часто используется, когда перед формовкой положение отверстия на плоской полосе должно оставаться точным.

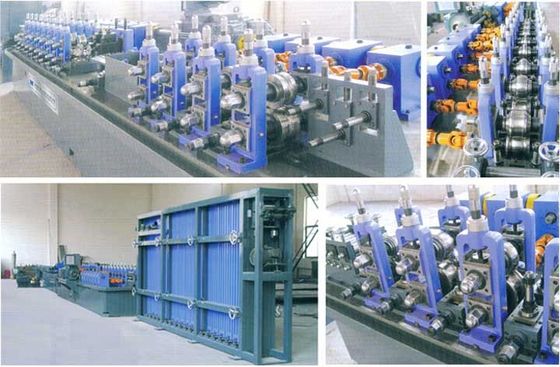

После подачи и штамповки полоса поступает в секцию профилирования. Несколько роликовых клетей постепенно сгибают полосу до необходимой формы открытого профиля. Каждая формовочная клеть контролирует один этап геометрии секции.

Сформированный профиль затем при необходимости проходит через рихтовочные или калибровочные агрегаты. Этот шаг помогает контролировать прямолинейность профиля, точность угла и конечную ширину.

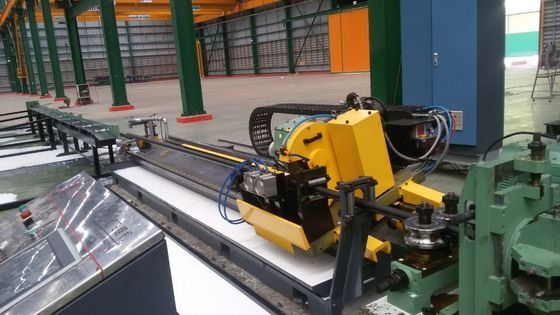

Наконец, режущая система отрезает готовый профиль до необходимой длины. Готовая продукция передается на приемный стол для сбора, проверки и упаковки.

Процесс производства трубопрокатного стана:

По словам разных клиентов, оборудование состоит из разных процессов, но наша компания имеет стандартный производственный процесс, это для справки. Предположим, что у вашей компании есть особые требования, мы могли бы обсудить и разработать ваш специальный дизайн.

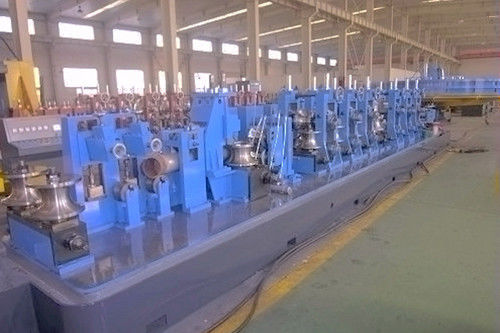

Разматыватель → Ножницы и сварочный аппарат → Аккумулятор (Клетка) → Формовочная машина → ВЧ-сварка → Калибровочная машина → Летучая пила (Холодная пила) → Выходной стол

Краткое описание применения трубопрокатного стана:

Трубопрокатный завод, известный как линия по производству стальных труб, использует высокочастотный сварочный аппарат и ролики для производства всех видов стальных труб, профилей и т. д. Он также широко используется в строительных трубах, прецизионных трубах, автомобильных трубах, заборах, теплообменниках, мебельных трубах, производстве труб под давлением, с подходящим оборудованием для отделки, машина также может производить трубы API, трубы для транспортировки газа, трубы высокого стандарта и так далее.

Стандартная спецификация машины (ссылка)

В соответствии с требованиями рынка. Нам предоставляются стандартные модели в готовом виде, и это только для справки. Производственный ассортимент и основные технические характеристики могут быть изменены, если у вашей компании есть особые требования.

Как выбрать

Выбор правильного профилегибочного оборудования с открытым профилем следует начинать с чертежа изделия.

Сначала подтвердите форму профиля. Машины с открытым профилем обычно изготавливаются по индивидуальному заказу. Канал AU, канал C, опорный кронштейн, опорная секция трубы или специальный промышленный профиль могут потребовать другой конструкции формовочной стойки и расположения роликов.

Во-вторых, подтвердите материал и толщину. Более толстая и высокопрочная сталь требует более прочных рам машин, большего диаметра вала, подходящей мощности двигателя и лучшего контроля давления формовки. Оцинкованная сталь также требует внимания к защите поверхности во время формовки.

В-третьих, подтвердите требование допуска. Если профиль будет использоваться для сборки, крепления болтами или установки опоры для труб, перед проектированием машины необходимо четко определить ширину, высоту, угол, положение отверстий и прямолинейность.

В-четвертых, решите, нужна ли перфорация. Если в профиле необходимы отверстия, прорези или точки крепления, линия должна включать подходящую систему перфорации. Положение штамповки должно соответствовать окончательно сформированному профилю и требованиям последующей сборки.

В-пятых, оцените скорость производства и уровень автоматизации. Более высокая скорость полезна для массового производства, но только в том случае, если стабильность формовки, точность резки и подача материала остаются надежными. Для сложных профилей стабильное качество важнее экстремальной скорости.

В-шестых, проверьте опыт поставщиков. Надежный поставщик должен просмотреть чертеж профиля, данные о материале, производственную цель, планировку цеха и окончательное применение, прежде чем предлагать техническое решение.

Для промышленных пользователей лучшая машина не всегда является самой дешевой. Лучшая машина — это та, которая может точно, непрерывно и с управляемыми затратами на техническое обслуживание производить требуемый профиль.

Часто задаваемые вопросы

1. Для чего используется профилегибочное оборудование с открытым профилем?

Он используется для производства открытых стальных профилей, таких как швеллеры, опорные профили, рамные профили, опорные детали для труб, промышленные кронштейны и конструкционные профили по индивидуальному заказу. Эти продукты широко используются в строительстве, машиностроении, промышленных трубопроводных системах и производстве оборудования.

2. Чем профилирование рулонов открытого профиля отличается от производства труб?

При производстве труб обычно формируют и сваривают закрытую трубу. Профилегибочный прокат с открытым профилем формирует из стальной полосы открытую секцию без замыкания профиля сваркой. Поскольку секция остается открытой, очень важны пружинение, скручивание, контроль кромок и прямолинейность.

3. Может ли одна машина производить профили разных размеров?

Да, он может быть рассчитан на несколько размеров, но это зависит от формы профиля и метода регулировки. Некоторые продукты требуют замены валковой оснастки, а в некоторых можно использовать регулируемые конструкции. Окончательный дизайн должен быть подтвержден по чертежам заказчика.

4. Какая информация необходима перед предложением?

Покупатель должен предоставить чертеж профиля, тип материала, толщину материала, предел текучести, если таковой имеется, требуемый допуск, конструкцию отверстия или паза, длину резки, целевую скорость производства, местное напряжение и место в мастерской.

5. Может ли оборудование включать в себя системы штамповки и резки?

Да. Линия может включать системы предварительной перфорации, последующей перфорации, гидравлической резки, серворезки, летучей резки и автоматических систем сбора. Правильная конфигурация зависит от формы изделия, точности отверстий, точности длины и требований к эффективности производства.
