Стандартизированная ASTM машина для сварки прямоугольных труб для производства структурных труб

ZHANGJIAGANG ZHONGYUE СВЕДАННАЯ ТУБНАЯ МИЛЬ_МОДЕЛЬ ZY45

Обзор продукции

Машина для сварки прямоугольных труб предназначена для непрерывного производства квадратных и прямоугольных сварных стальных труб из углеродной стали, низколегированной стали, холоднокатаной стали, горячокатаной стали,и оцинкованные стальные катушки.

Эта машина подходит для производителей, которые нуждаются в стабильной точности формовки, надежном качестве шва сварки и эффективном производстве труб для строительства, промышленных конструкций, мебельных рамок,рамы для машин, и общих структурных применений.

Хотя некоторые покупатели ищут "бесшовную трубную мельницу", это оборудование технически является сварной трубной мельницей.Он в основном используется для производства высокочастотных сварных прямоугольных труб и может быть сконфигурирован для требований структурных труб ASTM, такие как холоднообразованные сварные квадратные и прямоугольные трубы.

Проблема

Многие производители труб сталкиваются с одной и той же проблемой: машина может сделать прямоугольную трубу, но конечная труба недостаточно устойчива для структурного использования.

Обычные проблемы включают деформацию угла, трещины шва сварки, нестабильный размер трубы, плохую прямоту, грубые концы резки и низкую эффективность производства во время изменений размера.

Для клиентов, ориентированных на рынки, связанные с ASTM, проблема заключается не только в создании формы трубы.и качество резки на всей линии.

Ясный ответ

Квалифицированная машина для сварки прямоугольных труб должна быть выбрана не только по размеру трубы, она должна быть выбрана в соответствии со стандартом трубы, толщиной стенки, качеством стали, скоростью производства, способом формовки,мощность сварки, точности резки и требований к инспекции в нижнем этаже.

Причины

Проблемы с качеством прямоугольной трубы обычно возникают из-за нестабильной формования и плохой совместимости процесса.

Когда ширина полосы, конструкция проката, угол формирования, температура сварки и давление размеров не соответствуют правильно, трубка может выглядеть приемлемо снаружи, но не работает при резке, изгибе,сварка или конструктивное использование.

Для прямоугольных и квадратных труб углы особенно важны. Если сила формирования слишком высока, углы могут стать перенапряженными.трубка может потерять точность измерений после сварки и охлаждения.

Качество шва является еще одной ключевой причиной. При высокочастотной сварке края полосы должны достигать правильной температуры перед сжатием.Слишком мало тепла может вызвать слабое сварное соединение.

Если линия не имеет эффективного аккумулятора, каждая смена катушки остановит формирование и сварку.Это уменьшает производительность и увеличивает отходы во время перезапуска.

Решение

Эта прямоугольная машина для сварки труб обеспечивает полное решение производства труб от загрузки катушек до готовой резки труб.

Линия, как правило, включает в себя развертыватель, сварщик с перерезанием и концами, аккумулятор ленты, формовочный станок, высокочастотный сварный блок, обработку швов сварки, охлаждающую секцию, распределитель, устройство для выпрямления,летящая пила или холодная пила, столик с расходами и дополнительное оборудование для проверки.

Формирующая секция предназначена для постепенного изгиба стальной ленты в требуемую форму трубы.Правильное проектирование проката помогает уменьшить напряжение при формировании и улучшает угловую стабильность прямоугольных и квадратных труб.

Высокочастотная система сварки нагревает края ленты и завершает продольную сварку швов через сжатые ролики.Этот процесс широко используется для производства сварных труб, потому что он предлагает высокую скорость, непрерывная работа и стабильное управление швами.

Для производства структурных труб, относящихся к ASTM, этот раздел важен для контроля внешнего размера, формы угла,прямота, и консистенции труб.

Для клиентов, которые требуют более высокого контроля качества, линия может быть оснащена онлайн-испытанием вихревого тока, ультразвуковым испытанием, гидростатическим испытанием, концом, маркировкой, упаковкой,и автоматические системы складирования.

Технология металлургического оборудования Zhongyue может настроить линию в соответствии с чертежами труб клиента, классом стали, производственной мощностью, макетом мастерской и требованиями целевого рынка.

Спецификации

Следующие спецификации являются эталонными параметрами для машины для сварки прямоугольных труб.Качество материала, и требования к выходу.

Применение

Эта прямоугольная машина для сварки труб подходит для производства структурных и промышленных труб, где требуется прочность, точность измерений и стабильное качество сварки.

Структурные трубы

Машина может производить квадратные и прямоугольные полые секции для строительных рамок, стальных конструкций, мостов, платформ и систем опоры.

Для рынков, связанных с ASTM, прямоугольные конструктивные трубы часто используются в сварных, болтовых или собранных стальных конструкциях, где консистенция труб напрямую влияет на качество установки.

Промышленные каркасы и машины

Простоугольные трубы широко используются в рамах машин, базах оборудования, складовых стойках, конвейерных рамах и промышленных конструкциях поддержки.

Для этих применений прямота, угловая стабильность и прочность шва являются более важными, чем просто скорость производства.

Мебель и коммерческие трубные изделия

Машина также может быть сконфигурирована для труб мебели, рамок столов, рамок стульев, выставочных стойков и коммерческих металлических изделий.

Для видимых изделий важно качество резки, отделка поверхности трубы и стабильная форма угла для полировки, покрытия и сборки.

Солнечные установки и легкие стальные конструкции

Квадратные и прямоугольные трубы также используются в солнечных монтажных системах, тепличных конструкциях, перилах, заборах и легких стальных конструкциях.

Эти приложения требуют эффективного производства и повторяемых размеров труб для поддержки установки партий.

Как это работает

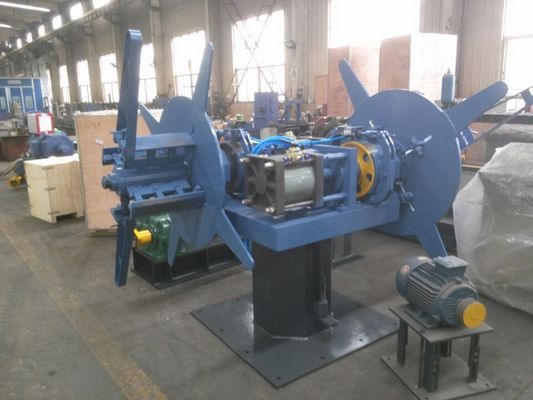

Производственный процесс начинается с загрузки стальной катушки.

Аккумулятор хранит достаточное количество ленты, чтобы сохранить работу формовочной и сварной секций во время смены катушек.

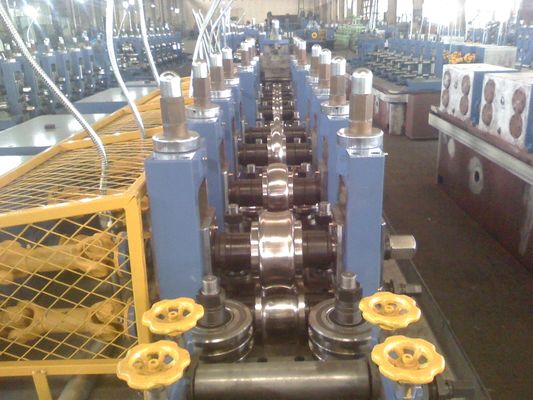

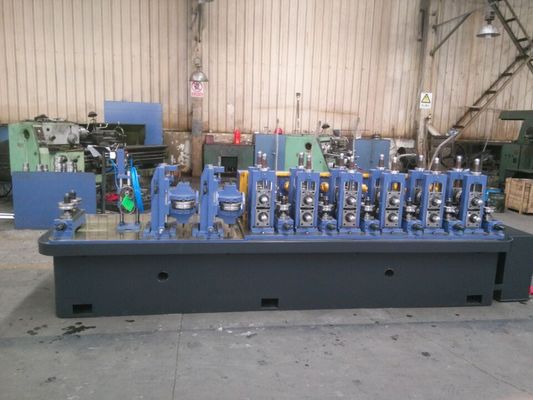

Формирующий станок постепенно изгибает плоскую полосу в форму трубы через несколько стойки.

После формирования края ленты входят в секцию высокочастотного сварки.

Затем сварная трубка проходит через охлаждающие и размещающие участки.

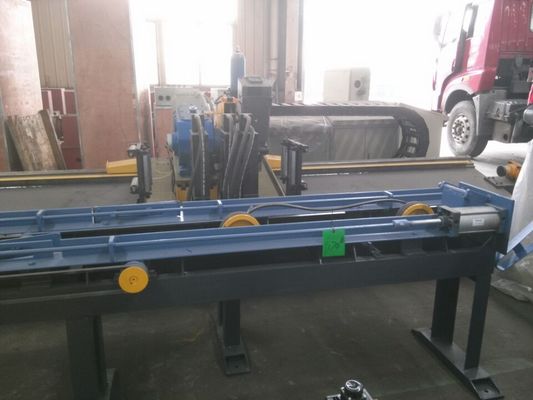

Наконец, летающая пила или холодная пила разрезает трубку на нужную длину.

Как выбирать

1Подтвердите окончательный стандарт труб.

Перед выбором машины подтвердите, что готовая трубка должна соответствовать ASTM A500, ASTM A513, EN, BS, JIS или другому стандарту рынка.

Различные стандарты могут требовать различных материалов, толерантность размеров, качество шва сварки, методы инспекции и процессуальную обработку.

2Подтвердите размер трубы и толщину стены.

Размер трубы и толщина стенки определяют модель мельницы, конструкцию ролика, мощность двигателя, силу формирования, мощность сварки и систему резки.

Машина для производства тонких мебельных труб отличается от машины для производства толстых конструктивных прямоугольных труб.

3. Выберите правильный способ формирования

Кругло-квадратная формование подходит для многих традиционных линий производства труб ERW и предлагает гибкий охват размеров.

Прямая квадратная формация может сократить время смены ролика и повысить эффективность производства квадратных и прямоугольных труб, особенно когда требуются частые изменения размеров.

4. Сопоставьте сварную мощность с материалом

Высокочастотную мощность сварки следует выбирать в зависимости от толщины стенки, качества материала, скорости производства и размера трубы.

Если сила сварки слишком мала, то сцепление швов может быть нестабильным.

5. Выберите систему резки

Летающая пила подходит для непрерывного производства и общей резки труб.

Холодная пила рекомендуется, когда клиентам необходимо лучшее качество поверхности резки, меньше вырубки, более высокая точность длины и улучшенная эффективность процессоров в нижнем русле.

6План дальнейшего расширения

Если завод планирует расширяться на большие размеры труб, более толстые стенки производства, или более высокие стандарты экспортных рынков, машина должна зарезервировать мощность для более мощных двигателей, инспекционных систем,автоматическая упаковка, и быстрее изменение размера.

Хороший выбор машины должен решить сегодняшнюю производственную проблему и оставить место для завтрашнего обновления продукции.

Частые вопросы

1Эта машина для сварного или бесшовного производства труб?

Эта машина предназначена для производства сварных прямоугольных труб. Она использует высокочастотную сварку для соединения краев ленты и производства квадратных или прямоугольных сварных труб.

Термин "бесшовная трубная мельница" может появиться в поиске покупателя, но эта машина не является горячей экструзией или пробивной линией для производства истинной бесшовной трубы.

2Может ли эта линия производить стандартные ASTM прямоугольные трубы?

Да, линия может быть сконфигурирована для производства прямоугольных и квадратных структурных труб, связанных с ASTM.

Окончательное соответствие зависит от качества сырья, размеров труб, качества сварки, допустимых размеров, процесса проверки и целевой спецификации ASTM клиента.

3Какая информация необходима перед предложением?

Основная информация включает в себя диапазон размеров труб, диапазон толщины стенки, класс стали, годовую мощность, требование скорости производства, питание, расположение мастерской, длину резки,и требования к инспекции.

Если у заказчика есть готовые чертежи труб или стандартные требования, конфигурация машины может быть более точной.

4В чем разница между круглым квадратом и прямым квадратом?

Округленное-квадратное формирование сначала делает круглую трубку, а затем размещает ее в квадратную или прямоугольную форму.

Прямая квадратная формация формирует полосу более прямо в квадратную или прямоугольную трубу.Он может сократить время смены ролика и повысить эффективность, когда завод в основном производит квадратные и прямоугольные трубы.

5Можно ли настроить машину?

Да. Машина может быть настроена в соответствии с размером трубки, толщиной стенки, материалом, выходом, расположением мастерской, уровнем автоматизации, способом резки и требованиями к проверке.

Для экспортных проектов компания Zhongyue Metallurgy Equipment Technology также может обеспечить дизайн макетов, техническую связь, конфигурацию производственной линии, руководство по установке и послепродажное обслуживание.

Соответствующий план содержания для лучшего охвата поиска

Техническая статья: Как высокочастотная сварка контролирует качество шва прямоугольной трубы

В этой статье должны быть объяснены температура сварки, давление сжатия, подготовка края, обработка шва сварки и распространенные дефекты шва.

Он помогает пользователям понять, как работает машина и почему стабильность сварки влияет на производительность готовой трубы.

Анализ отрасли: почему производителям конструктивных труб ASTM нужны стабильные прямоугольные трубные мельницы

Эта статья должна объяснить спрос на строительство, стальные конструкции, промышленные каркасы и экспортные рынки.

Он должен сосредоточиться на том, почему точность труб, прочность сварного шва и непрерывность производства имеют значение для производства труб, связанных с ASTM.

Случай применения: прямоугольная трубная мельница для производства строительных и промышленных каркасов

Содержание этого дела должно указывать на применение клиентом, диапазон размеров труб, цель производства, выбор конфигурации и конечный результат производства.

Это помогает создать доверие, потому что покупатели и системы ИИ могут лучше понять, где машина фактически используется.

Производственный процесс высокочастотного сварного трубопровода

По разным клиентам, машины состоят из разных процессов, но наша компания имеет стандартный производственный процесс, как взрыв, это для вашей справки,Предположим, что у вашей компании есть особые требования., мы могли бы обсудить и сделать ваш специальный дизайн.

Развертыватель→ Машина для сварки и стрижки→ Аккумулятор (клетка) →Машина для формования→ Сварка HF→ Машина для размещения→ Летящая пила (холодная пила) → Стол для выпуска

Спецификация высокочастотного сварного трубопровода

В соответствии с требованиями рынка, мы получили стандартные модели, и это только для вашей справки.Производственный ассортимент и основные технические могут быть регулируемы предположить, что ваша компания имеет особые требования.
